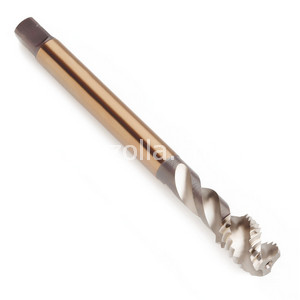

EX20 UNC3/8-16

MASCHIO DORMER

Codice: BA568

Disponibilità: Non disponibile

Codice del produttore: EX203/8

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€50,24

Scarica PDF

Descrizione

3/8 inch x 16

Dormer HSS-E Senza UNC Maschi a macchina Scanalature elicoidali 45° Scanalature elicoidali 45° DIN 2184-1.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Titanio - Non legato ( 400 - 700 N/mm² ): Good.
Titanio - Legato ( 700 - 900 N/mm² ): Good.
Nichel - Non legato ( 400 - 500 N/mm² ): Good.
Nichel - Legato ( 500 - 900 N/mm² ): Good.
Alluminio, Magnesio - Al, Mg, non legato ( 200 - 350 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Excellent.

Note varianti:
1) Steel HSCo.

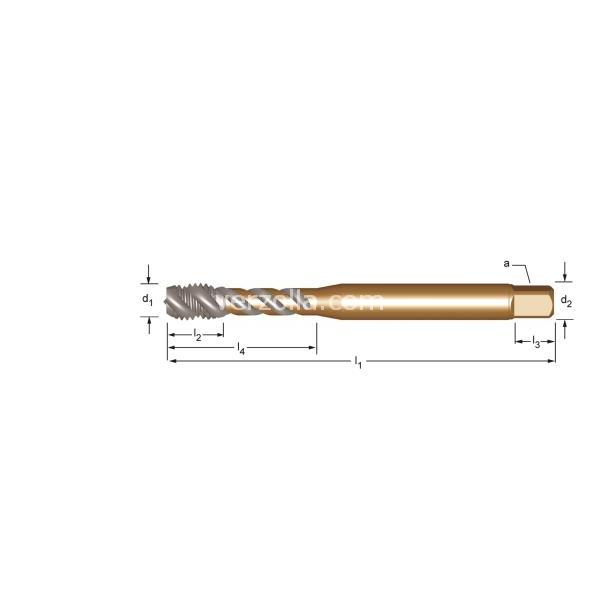

TPI	16
UNC	3/8
d1 nom mm	9.525
l2 mm	15
l1 mm	100
[/] a mm	8.0
l3 mm	11
d2 Ø mm	10.0
Drill Ø	8
z	3
l4 mm	39
Qtà per confezione	1.00
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Direzione taglio	Destro
Imbocco	C 2 - 3
Profondità	2,5 x d
Forma	UNC
Tolleranza filetto	2B
Tipo foro	Foro cieco
Geometria	Scanalature elicoidali 45°
Range	No.4 - 1"
Norma	DIN 2184-1
