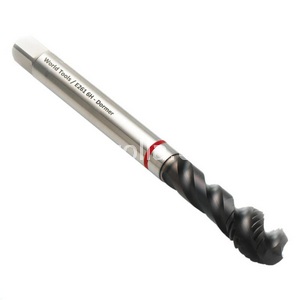

E001 M14X2 ST

MASCHIO

Codice: Q0411

Disponibilità: Non disponibile

Codice del produttore: E001M14

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€62,13

Scarica PDF

Descrizione

Maschio scanalatura dritta imbocco corretto ISO 529, tolleranza 6H, foro passante, profondità 2,5XD, in HSS-E acciaio super rapido al cobalto, forma imbocco B3.5-5, rotazione destra DX Trattamento superficiale a vapore ST M14x2

Dettagli

M14 x 2.00 mm

Dormer HSS-E Steam Tempering M Maschi a macchina imbocco corretto imbocco corretto ISO 529.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 1200 - 1600 N/mm² ): Good.
Acciaio Inossidabile - Lavorazione libera ( 400 - 850 N/mm² ): Good.
Acciaio Inossidabile - Austenitico ( 450 - 1100 N/mm² ): Good.
Acciaio Inossidabile - Ferritico+Austenitico ( 450 - 1000 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.

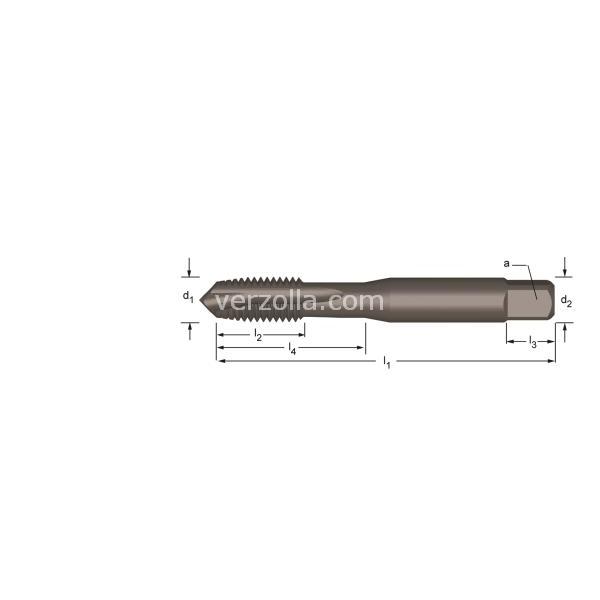

l1 mm	95
l3 mm	12
M	14
P mm	2.00
l2 mm	24
d2 Ø mm	11.20
z	3
Drill Ø	12.0
[/] a mm	9.00
l4 mm	-
Qtà per confezione	1.00
Rivestimento sup.	Steam Tempering
Materiale utensile	HSS-E
Direzione taglio	Destro
Tolleranza filetto	6H
Profondità	2,5 x d
Forma	M
Tipo foro	Foro passante
Imbocco	B 3,5 - 5
Geometria	imbocco corretto
Norma	ISO 529
Range	M1.6 - M24
