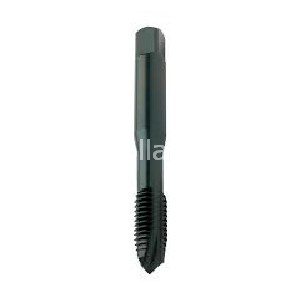

E031 UNF1/2-20

MASCHIO

Codice: S9377

Disponibilità: Non disponibile

Codice del produttore: E0311/2

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€70,87

Scarica PDF

Descrizione

Maschio scanalature dritte, imbocco corretto, filetto UNF ISO 529, tolleranza 2B, foro passante, profondità 2.5XD, in HSS-E acciaio super rapido al cobalto, forma imbocco B3.5-5, rotazione DX, trattamento superficiale ST al vapore filetto 1/2 TPI 20

Dettagli

1/2 inch x 20

Dormer HSS-E Steam Tempering UNF Maschi a macchina imbocco corretto imbocco corretto ISO 529.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 1200 - 1600 N/mm² ): Good.
Acciaio Inossidabile - Lavorazione libera ( 400 - 850 N/mm² ): Good.
Acciaio Inossidabile - Austenitico ( 450 - 1100 N/mm² ): Good.
Acciaio Inossidabile - Ferritico+Austenitico ( 450 - 1000 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.

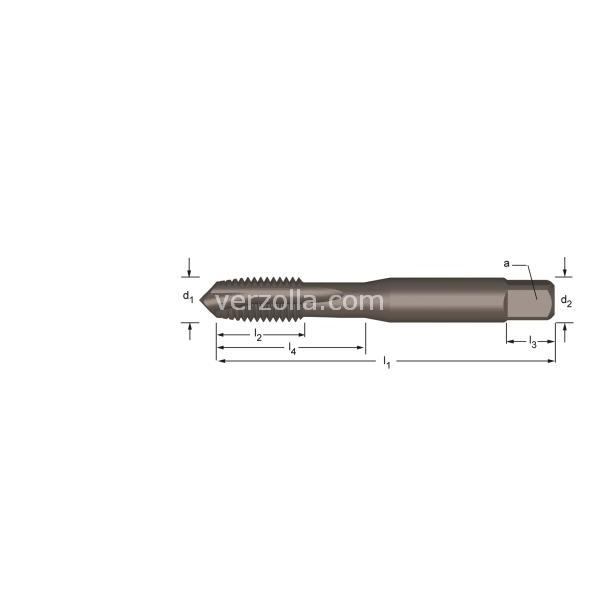

[/] a mm	7.10
d1 nom mm	12.700
l2 mm	22
UNF	1/2
l1 mm	89
TPI	20
l3 mm	10
z	3
d2 Ø mm	9.0
l4 mm	-
Drill Ø	11.50
Qtà per confezione	1.00
Rivestimento sup.	Steam Tempering
Materiale utensile	HSS-E
Direzione taglio	Destro
Profondità	2,5 x d
Tolleranza filetto	2B
Forma	UNF
Tipo foro	Foro passante
Imbocco	B 3,5 - 5
Geometria	imbocco corretto
Norma	ISO 529
Range	No.8 - 1"
