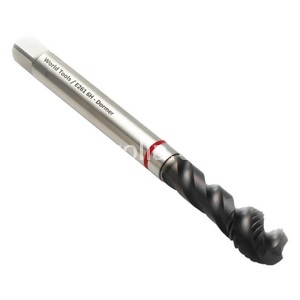

E033 UNF3/8-24

MASCHIO

Codice: Y9687

Disponibilità: Non disponibile

Codice del produttore: E0333/8

Disponibilità: Disponibile

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€70,30

Scarica PDF

Descrizione

3/8 inch x 24

Dormer HSS-E Steam Tempering UNF Maschi a macchina Scanalature elicoidali 45° Scanalature elicoidali 45° ISO 529.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 1200 - 1600 N/mm² ): Good.
Acciaio Inossidabile - Lavorazione libera ( 400 - 850 N/mm² ): Good.
Acciaio Inossidabile - Austenitico ( 450 - 1100 N/mm² ): Good.
Acciaio Inossidabile - Ferritico+Austenitico ( 450 - 1000 N/mm² ): Good.

[/] a mm	8.00
d1 nom mm	9.525
l2 mm	15
UNF	3/8
l1 mm	80
TPI	24
l3 mm	11
z	3
d2 Ø mm	10.0
l4 mm	34
Drill Ø	8.50
Qtà per confezione	1.00
Rivestimento sup.	Steam Tempering
Materiale utensile	HSS-E
Direzione taglio	Destro
Imbocco	C 2 - 3
Profondità	2,5 x d
Tolleranza filetto	2B
Forma	UNF
Tipo foro	Foro cieco
Geometria	Scanalature elicoidali 45°
Norma	ISO 529
Range	No.8 - 1"
