E041 G3/4-14

MASCHIO

Codice: P7198

Disponibilità: Non disponibile

Codice del produttore: E0413/4

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€199,50

Scarica PDF

Descrizione

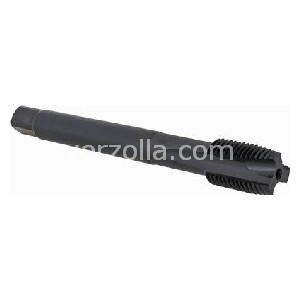

Maschio scanalature dritte, imbocco corretto, filetto G (BSP) ISO DORMER, foro passante, profondità 2.5XD, in HSS-E acciaio super rapido al cobalto, forma imbocco B3.5-5, rotazione DX, trattamento superficiale ST al vapore filetto 9/16 TPI 18

Dettagli

3/4 inch x 14

Dormer HSS-E Steam Tempering G(BSP) Maschi a macchina imbocco corretto imbocco corretto DORMER-ISO.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 1200 - 1600 N/mm² ): Good.
Acciaio Inossidabile - Lavorazione libera ( 400 - 850 N/mm² ): Good.
Acciaio Inossidabile - Austenitico ( 450 - 1100 N/mm² ): Good.
Acciaio Inossidabile - Ferritico+Austenitico ( 450 - 1000 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.

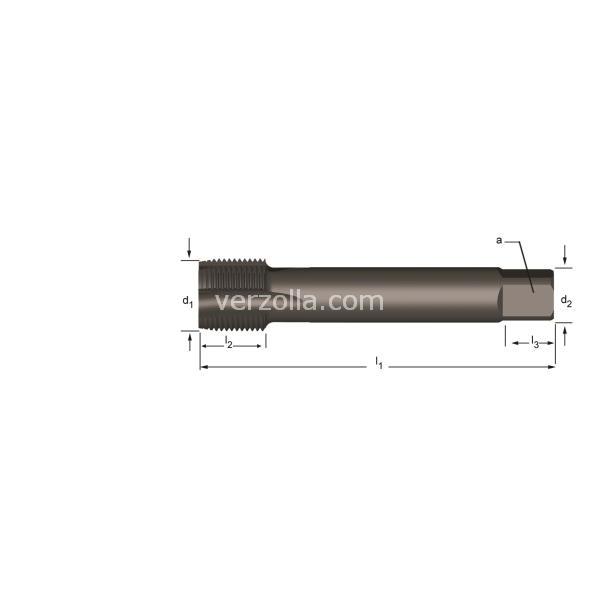

[/] a mm	16.0
d1 nom mm	26.441
l2 mm	28
G(BSP)	3/4
l1 mm	140
TPI	14
l3 mm	20
z	4
d2 Ø mm	20.0
Drill Ø	24.50
Qtà per confezione	1.00
Rivestimento sup.	Steam Tempering
Materiale utensile	HSS-E
Direzione taglio	Destro
Profondità	2,5 x d
Tipo foro	Foro passante
Imbocco	B 3,5 - 5
Geometria	imbocco corretto
Forma	G(BSP)
Tolleranza filetto	Normale
Range	1/8 - 3/4
Norma	DORMER-ISO
