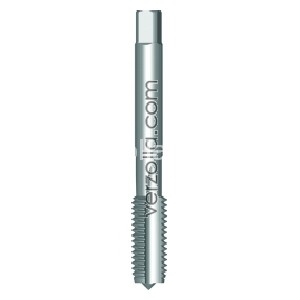

E101 M5X0.8 N.3

MASCHIO

Codice: 34054

Disponibilità: Non disponibile

Codice del produttore: E101M5NO3

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

Da preventivare

Scarica PDF

Descrizione

Maschio a mano, scanalature dritte, DIN 352, tolleranza 6H, per foro cieco e passante, passata 1,5XD, in HSS acciaio super rapido, forma imbocco C2-3, rotazione sinistra. N03=maschio finitura (terza passata); N04=maschio sgrossatura (prima passata); N05

Dettagli

M5 x 0.80 mm

Dormer HSS Senza M Maschi a mano Scanalature diritte Scanalature diritte DIN 352.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.
Rame - Non legato ( 250 - 350 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Rame - Bronzo ad alta resistenza ( 700 - 1500 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.
Materiali Sintetici - Materie plastiche rinforzate ( 800 - 1500 N/mm² ): Good.

Note prodotto:
Dormer brasato

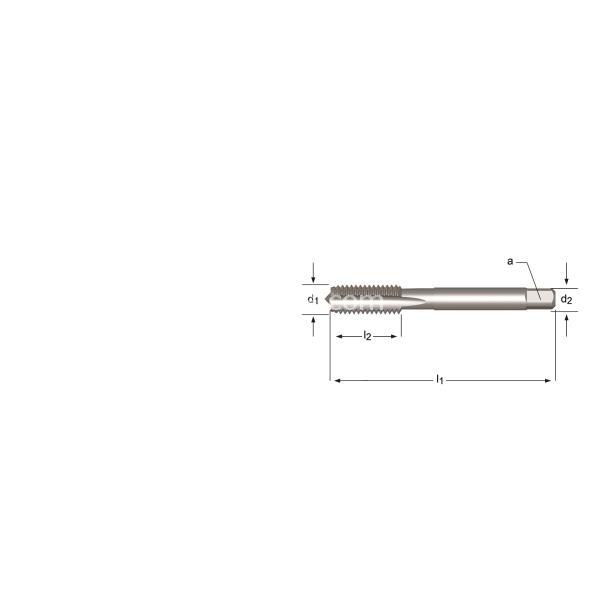

M	5
z	3
l1 mm	50
d2 Ø mm	6.0
l2 mm	14
P mm	0.80
[/] a mm	4.9
Drill Ø	4.2
Qtà per confezione	1.00
Materiale utensile	HSS
Direzione taglio	Sinistra
Rivestimento sup.	Senza
Tipo foro	Foro passante/cieco
Tolleranza filetto	6H
Profondità	1.5 x d
Imbocco	C 2 - 3
Geometria	Scanalature diritte
Norma	DIN 352
Forma	M
Range	M4 - M16
