  6. MASCHIO E108 UNC1/4-20 N.3 DORMER
SCHEDA ARTICOLO

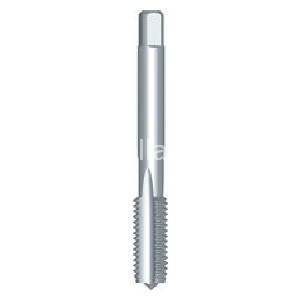

Immagine di E108 UNC1/4-20 N.3 Immagine di E108 UNC1/4-20 N.3
Immagine di E108 UNC1/4-20 N.3
Immagine di E108 UNC1/4-20 N.3 Immagine di E108 UNC1/4-20 N.3

E108 UNC1/4-20 N.3

MASCHIO
Codice: N0229
Disponibilità: Non disponibile
Codice del produttore: E1081/4NO3
Marca: DORMER
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
Da preventivare
Scarica PDF

Descrizione

Maschio a mano, filettatura unificata ISO grsossa UNC, scanalature dritte, DIN 352, tolleranza 2B, per foro cieco e passante, passata 1,5XD, in HSS acciaio super rapido, forma imbocco C2-3, rotazione destra. N03=maschio finitura (terza passata); N04=masc


Dettagli

1/4 inch x 20

Dormer HSS Senza UNC Maschi a mano Scanalature diritte Scanalature diritte DIN 352.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.
Rame - Non legato ( 250 - 350 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Rame - Bronzo ad alta resistenza ( 700 - 1500 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.
Materiali Sintetici - Materie plastiche rinforzate ( 800 - 1500 N/mm² ): Good.

Note prodotto:

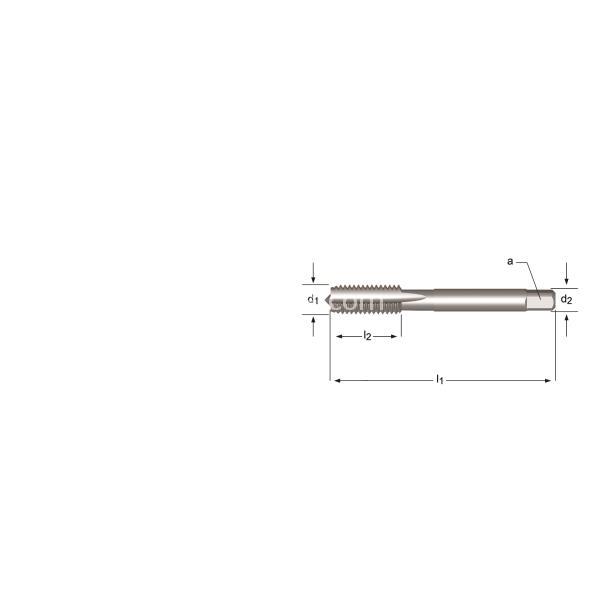

Dormer Internal and External Thread

d2 Ø mm6.0
d1 nom mm6.35
l1 mm56
l2 mm17
[/] a mm4.9
UNC1/4
TPI20
z3
Drill Ø5.1
Qtà per confezione1.00
Materiale utensileHSS
Rivestimento sup.Senza
Direzione taglioDestro
Tipo foroForo passante/cieco
Profondità1.5 x d
ImboccoC 2 - 3
GeometriaScanalature diritte
FormaUNC
Tolleranza filetto2B
RangeNo.5 - 1"
NormaDIN 352
