E207 M4X0.7

MASCHIO

Codice: 34745

Disponibilità: disponibile

Codice del produttore: E207M4

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€19,04

Scarica PDF

Descrizione

Maschio a macchina filettatura metrica ISO grossa, DIN 13, HSCo senza trattamento. Tolleranza 6H ISO 2, No3, finitore imb.corto, 2-3 filetti, forma C, fori ciechi. Scanalature elicoidali destre a 15°, Codolo rinforzato DIN 371. Filettatura M4x0,7

Dettagli

M4 x 0.70 mm

Dormer HSS-E Senza M Maschi a macchina Scanalature elicoidali 15° Scanalature elicoidali 15° DIN 371.

Materiali:
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.

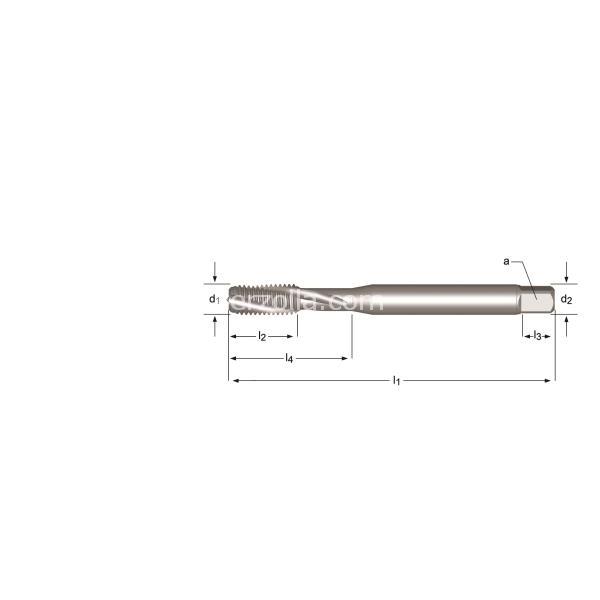

l1 mm	63
[/] a mm	3.4
l2 mm	12
d2 Ø mm	4.5
M	4
l3 mm	6
P mm	0.70
Drill Ø	3.3
z	3
l4 mm	21
Qtà per confezione	1.00
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Direzione taglio	Destro
Tolleranza filetto	6H
Profondità	1.5 x d
Imbocco	C 2 - 3
Norma	DIN 371
Tipo foro	Foro cieco
Forma	M
Geometria	Scanalature elicoidali 15°
Range	M2 - M10
