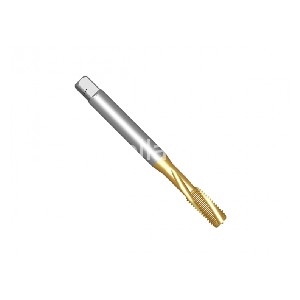

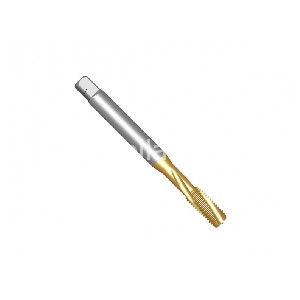

E212 M5X0.8

MASCHIO

Codice: 65774

Disponibilità: Non disponibile

Codice del produttore: E212M5

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

Da preventivare

Scarica PDF

Descrizione

Maschio a macchina filettatura metrica ISO grossa, DIN 13, HSCo senza trattamento. Tolleranza 6H ISO 2, No3, finitore imb.corto, 2-3 filetti, forma C, fori ciechi. Scanalature elicoidali destre a 15°, Codolo rinforzato DIN 371. Trattamento superficiale in

Dettagli

M5 x 0.80 mm

Dormer HSS-E TiN M Maschi a macchina Scanalature elicoidali 15° Scanalature elicoidali 15° DIN 371.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Titanio - Legato ( 700 - 900 N/mm² ): Good.
Titanio - Legato ( 900 - 1400 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.

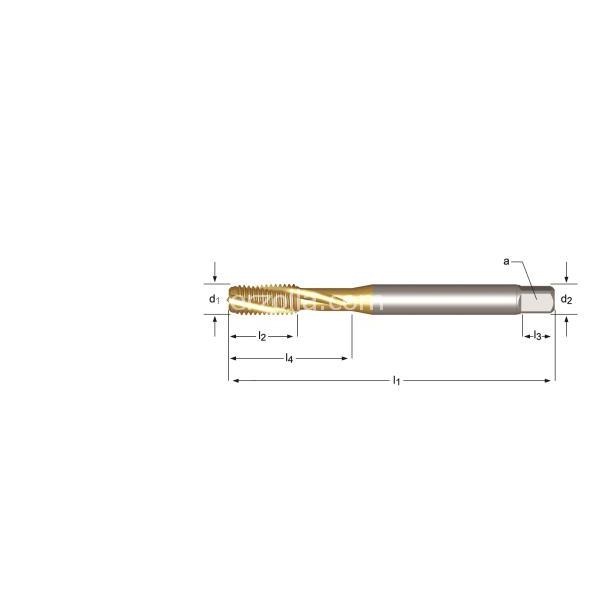

l1 mm	70
[/] a mm	4.9
l2 mm	13
d2 Ø mm	6.0
M	5
l3 mm	8
P mm	0.80
Drill Ø	4.2
z	3
l4 mm	25
Qtà per confezione	1.00
Materiale utensile	HSS-E
Direzione taglio	Destro
Tolleranza filetto	6H
Profondità	1.5 x d
Imbocco	C 2 - 3
Norma	DIN 371
Rivestimento sup.	TiN
Tipo foro	Foro cieco
Forma	M
Range	M3 - M10
Geometria	Scanalature elicoidali 15°
