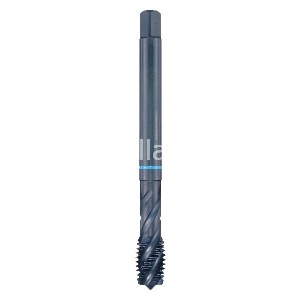

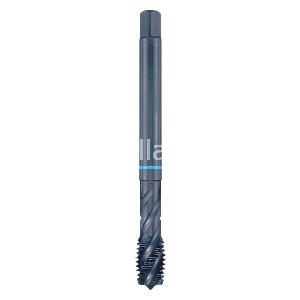

E238 M20X2.5

MASCHIO

Codice: V0105

Disponibilità: Non disponibile

Codice del produttore: E238M20

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€107,20

Scarica PDF

Descrizione

Maschio a macchina scanalatura elicoidale 40° filettatura metrica ISO grossa, DIN 371≤Ø10 DIN376≤Ø12, tolleranza 6H, per fori cieci, profondità 2.5XD, in acciaio supr-rapido da polveri,forma C2-3, rotazione destra. M20x2,5mm

Dettagli

M20 x 2.50 mm

Dormer HSS-E-PM Steam Tempering SHARK M Maschi a macchina Scanalature elicoidali 40º, Blue Shark, rastremazione posteriore del filetto Scanalature elicoidali 40° DIN 371 LE 10, DIN 376 GE 12.

Materiali:
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 1200 - 1600 N/mm² ): Good.
Acciaio Inossidabile - Lavorazione libera ( 400 - 850 N/mm² ): Excellent.
Acciaio Inossidabile - Austenitico ( 450 - 1100 N/mm² ): Excellent.
Acciaio Inossidabile - Ferritico+Austenitico ( 450 - 1000 N/mm² ): Excellent.

l1 mm	140
[/] a mm	12.0
l2 mm	25
d2 Ø mm	16.0
l3 mm	15
M	20
P mm	2.50
Drill Ø	17.5
z	4
l4 mm	-
Qtà per confezione	1.00
Rivestimento sup.	Steam Tempering
Direzione taglio	Destro
Tolleranza filetto	6H
Imbocco	C 2 - 3
Profondità	2,5 x d
Range	M3 - M30
Materiale utensile	HSS-E-PM
Tipo foro	Foro cieco
Norma	DIN 371 LE 10, DIN 376 GE 12
Forma	M
Geometria	Scanalature elicoidali 40°
