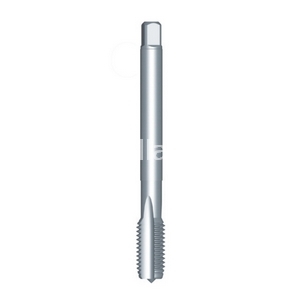

E250 M22X2.5

MASCHIO

Codice: 34845

Disponibilità: Non disponibile

Codice del produttore: E250M22

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€90,40

Scarica PDF

Descrizione

Maschio a macchina filettatura metrica ISO grossa, DIN 13, HSCo senza trattamento. Tolleranza 6H ISO 2, No3, finitore imb.corto , 2-3 filetti, forma C, fori ciechi/passanti No1, finitore imb.lungo, 6-8 filetti, forma A. Scanalature diritte, codolo passant

Dettagli

M22 x 2.50 mm

Dormer HSS-E Senza M Maschi a macchina Scanalature diritte Scanalature diritte DIN 376.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.

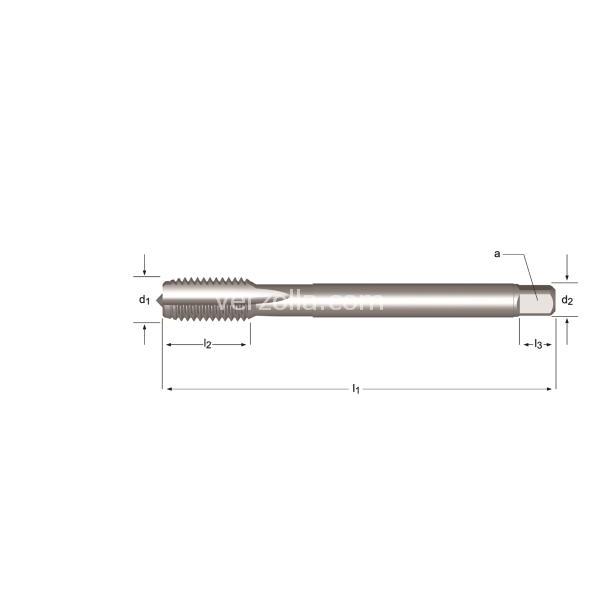

l1 mm	140
[/] a mm	14.5
l2 mm	34
d2 Ø mm	18.0
l3 mm	17
M	22
P mm	2.50
Drill Ø	19.5
z	4
Qtà per confezione	1.00
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Tolleranza filetto	6H
Profondità	1.5 x d
Geometria	Scanalature diritte
Forma	M
Norma	DIN 376
Range	M3 - M52
Imbocco	A 6 - 8 / C 2 - 3
