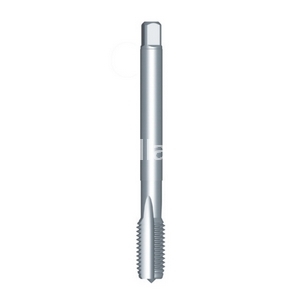

Maschio a macchina filettatura metrica ISO grossa, DIN 13, HSCo senza trattamento.
Tolleranza 6H ISO 2, No3, finitore imb.corto , 2-3 filetti, forma C, fori ciechi/passanti No1, finitore imb.lungo, 6-8 filetti, forma A.
Scanalature diritte, codolo passant
Dettagli
M33 x 3.50 mm
Dormer HSS-E Senza M Maschi a macchina Scanalature diritte Scanalature diritte DIN 376.
Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.

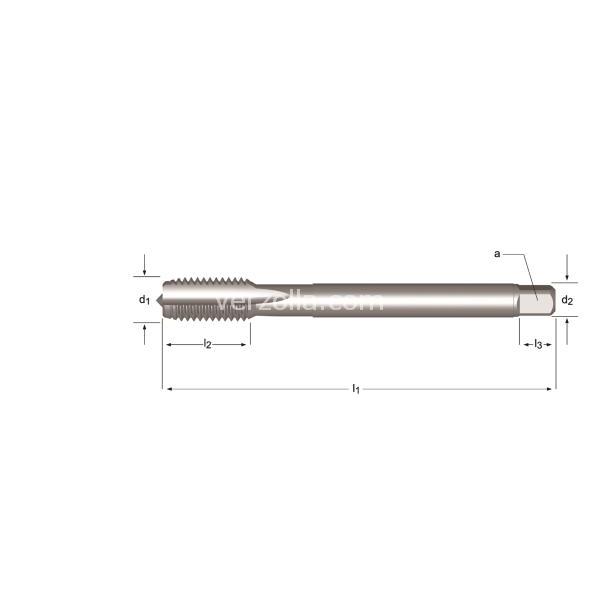

l1 mm | 180 |
[/] a mm | 20.0 |
l2 mm | 50 |
d2 Ø mm | 25.0 |
l3 mm | 23 |
M | 33 |
P mm | 3.50 |
Drill Ø | 29.5 |
z | 4 |
Qtà per confezione | 1.00 |
Materiale utensile | HSS-E |
Rivestimento sup. | Senza |
Direzione taglio | Destro |
Tipo foro | Foro passante/cieco |
Tolleranza filetto | 6H |
Profondità | 1.5 x d |
Geometria | Scanalature diritte |
Forma | M |
Norma | DIN 376 |
Range | M3 - M52 |
Imbocco | A 6 - 8 / C 2 - 3 |
