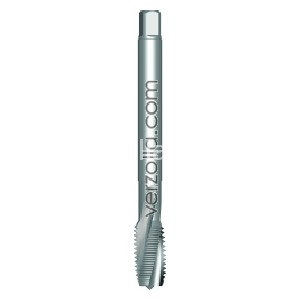

Maschio a macchina filettatura metrica ISO grossa, DIN 13, HSCo senza trattamento.
Tolleranza 6H ISO 2, No3, finitore imb.corto, 2-3 filetti, forma C, fori ciechi.
Scanalature elicoidali destre a 15°, Codolo passante DIN 376..
Filettatura M10x1,5
Dettagli
M10 x 1.50 mm
Dormer HSS-E Senza M Maschi a macchina Scanalature elicoidali 15° Scanalature elicoidali 15° DIN 376.
Materiali:
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.

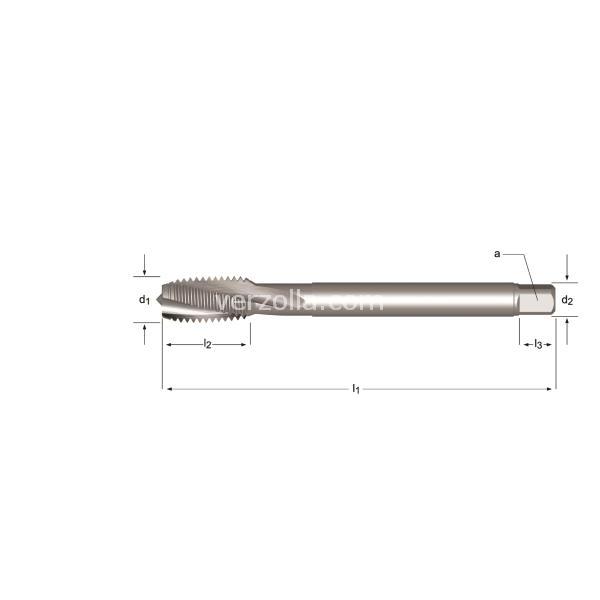

l1 mm | 100 |
[/] a mm | 5.5 |
l2 mm | 20 |
d2 Ø mm | 7.0 |
l3 mm | 8 |
M | 10 |
P mm | 1.50 |
Drill Ø | 8.5 |
z | 3 |
Qtà per confezione | 1.00 |
Materiale utensile | HSS-E |
Rivestimento sup. | Senza |
Direzione taglio | Destro |
Tolleranza filetto | 6H |
Profondità | 1.5 x d |
Imbocco | C 2 - 3 |
Tipo foro | Foro cieco |
Forma | M |
Norma | DIN 376 |
Geometria | Scanalature elicoidali 15° |
Range | M4 - M36 |
