E258 M24X3

MASCHIO

Codice: 34871

Disponibilità: Non disponibile

Codice del produttore: E258M24

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€100,80

Scarica PDF

Descrizione

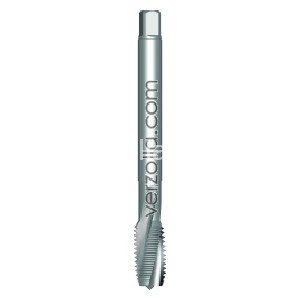

Maschio a macchina filettatura metrica ISO grossa, DIN 13, HSCo senza trattamento. Tolleranza 6H ISO 2, No3, finitore imb.corto, 2-3 filetti, forma C, fori ciechi. Scanalature elicoidali destre a 15°, Codolo passante DIN 376.. Filettatura M24x3

Dettagli

M24 x 3.00 mm

Dormer HSS-E Senza M Maschi a macchina Scanalature elicoidali 15° Scanalature elicoidali 15° DIN 376.

Materiali:
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.

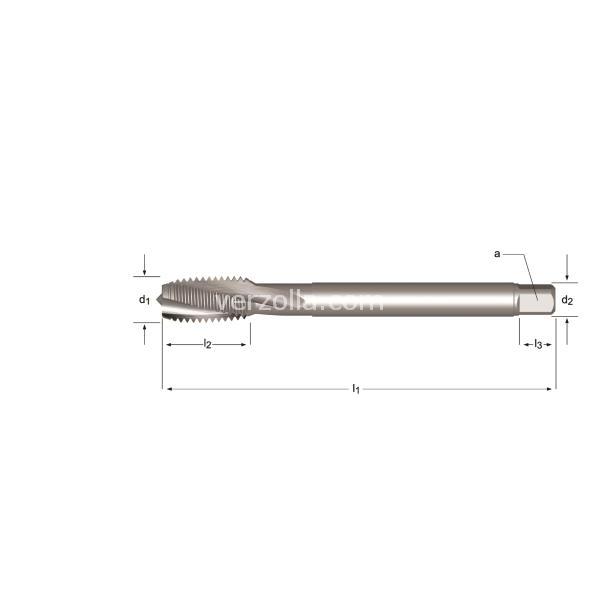

l1 mm	160
[/] a mm	14.5
l2 mm	38
d2 Ø mm	18.0
l3 mm	17
M	24
P mm	3.00
Drill Ø	21.0
z	4
Qtà per confezione	1.00
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Direzione taglio	Destro
Tolleranza filetto	6H
Profondità	1.5 x d
Imbocco	C 2 - 3
Tipo foro	Foro cieco
Forma	M
Norma	DIN 376
Geometria	Scanalature elicoidali 15°
Range	M4 - M36
