Maschi a macchina, scanalature elicoidali 45°, filettatura metrica ISO grossa, DIN 371≤Ø10 DIN376≥Ø376, tolleranza H6, per foro cieco, profodnità 2.5XD, in acciaio super rapido al cobalto da polveri, forma imbocco C2-3, rotazione destra.
M10x1,5mm
Dettagli
M10 x 1.50 mm
Dormer HSS-E-PM Senza SHARK M Maschi a macchina Scanalature elicoidali 45º, Red Shark, rastremazione posteriore del filetto Scanalature elicoidali 45° DIN 371 LE 10, DIN 376 GE 12.
Materiali:
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 1200 - 1600 N/mm² ): Good.
Titanio - Legato ( 700 - 900 N/mm² ): Good.
Nichel - Legato ( 500 - 900 N/mm² ): Good.

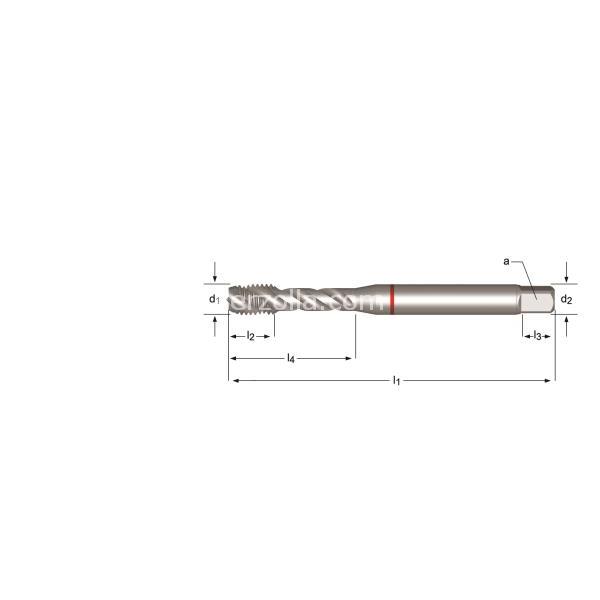

l1 mm | 100 |
[/] a mm | 8.0 |
l2 mm | 20 |
d2 Ø mm | 10.0 |
P mm | 1.50 |
l3 mm | 11 |
M | 10 |
Drill Ø | 8.5 |
z | 3 |
l4 mm | 39 |
Qtà per confezione | 1.00 |
Rivestimento sup. | Senza |
Direzione taglio | Destro |
Tolleranza filetto | 6H |
Imbocco | C 2 - 3 |
Profondità | 2,5 x d |
Materiale utensile | HSS-E-PM |
Tipo foro | Foro cieco |
Geometria | Scanalature elicoidali 45° |
Norma | DIN 371 LE 10, DIN 376 GE 12 |
Forma | M |
Range | M3 - M20 |
