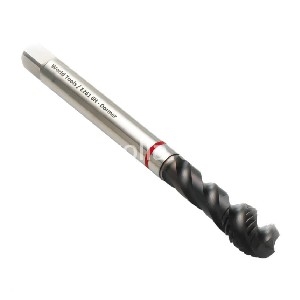

E261 M20X2.5

MASCHIO

Codice: 33705

Disponibilità: Non disponibile

Codice del produttore: E261M20

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€168,80

Scarica PDF

Descrizione

Maschi a macchina, scanalature elicoidali 45°, filettatura metrica ISO grossa, DIN 371≤Ø10 DIN376≥Ø376, tolleranza H6, per foro cieco, profodnità 2.5XD, in acciaio super rapido al cobalto da polveri, forma imbocco C2-3, rotazione destra, trattamento super

Dettagli

M20 x 2.50 mm

Dormer HSS-E-PM TiAlN/Top SHARK M Maschi a macchina Scanalature elicoidali 45º, Red Shark, rastremazione posteriore del filetto Scanalature elicoidali 45° DIN 371 LE 10, DIN 376 GE 12.

Materiali:
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 1200 - 1600 N/mm² ): Good.
Titanio - Legato ( 700 - 900 N/mm² ): Good.
Nichel - Legato ( 500 - 900 N/mm² ): Good.

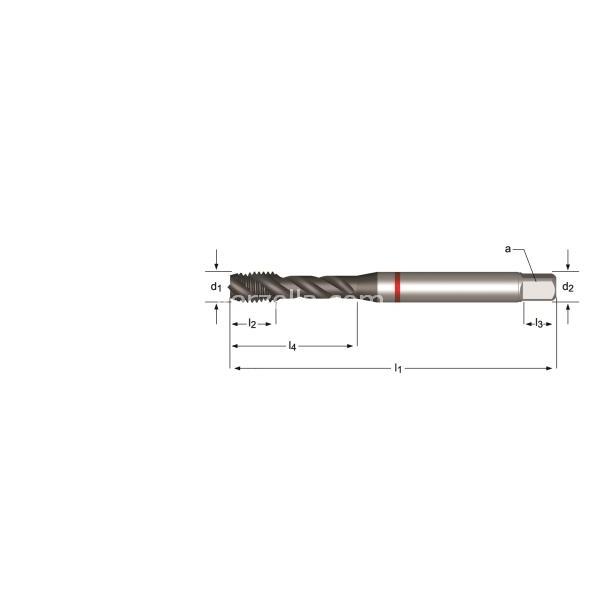

l1 mm	140
[/] a mm	12.0
l2 mm	30
d2 Ø mm	16.0
P mm	2.50
l3 mm	15
M	20
Drill Ø	17.5
z	4
l4 mm	-
Qtà per confezione	1.00
Direzione taglio	Destro
Tolleranza filetto	6H
Imbocco	C 2 - 3
Profondità	2,5 x d
Materiale utensile	HSS-E-PM
Tipo foro	Foro cieco
Geometria	Scanalature elicoidali 45°
Norma	DIN 371 LE 10, DIN 376 GE 12
Forma	M
Range	M3 - M20
Rivestimento sup.	TiAlN/Top
