E268 M4X0.5

MASCHIO

Codice: 82325

Disponibilità: disponibile

Codice del produttore: E268M4X.5

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€25,04

Scarica PDF

Descrizione

Maschio a macchina filettatura metrica ISO fine - MF -, DIN 13, HSCo senza trattamento. Tolleranza 6H ISO 2, No3, finitore imb.corto, 2-3 filetti, forma C, fori ciechi/passanti. Scanalature diritte, Codolo passante DIN 374. Filettatura M4x0,5

Dettagli

M4 x 0.50 mm

Dormer HSS-E Senza MF Maschi a macchina Scanalature diritte Scanalature diritte DIN 374.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.

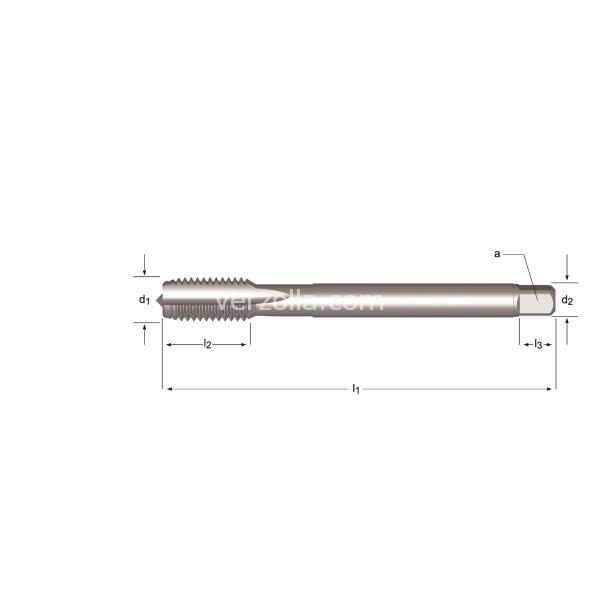

l1 mm	63
[/] a mm	2.1
l2 mm	10
d2 Ø mm	2.8
P mm	0.50
l3 mm	5
MF	4
Drill Ø	3.5
z	3
Qtà per confezione	1.00
Range	M4 - M50
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Norma	DIN 374
Forma	MF
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Tolleranza filetto	6H
Profondità	1.5 x d
Imbocco	C 2 - 3
Geometria	Scanalature diritte
