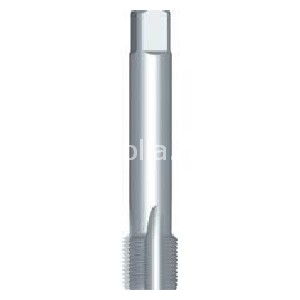

E282 G3/4-14

MASCHIO

Codice: 34981

Disponibilità: Disp. limitata

Codice del produttore: E2823/4

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€128,00

Scarica PDF

Descrizione

Maschio a macchina filettatura Whitworth per tubi BSP(Gas), DIN-ISO 228 (DIN 259), HSCo senza trattamento. No3, finitore imb.corto, 2-3 filetti, forma C, fori ciechi/passanti. Scanalature diritte, Codolo passante DIN 374. Filettatura G3/4-14

Dettagli

3/4 inch x 14

Dormer HSS-E Senza G(BSP) Maschi a macchina Scanalature diritte Scanalature diritte DIN 5156.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.

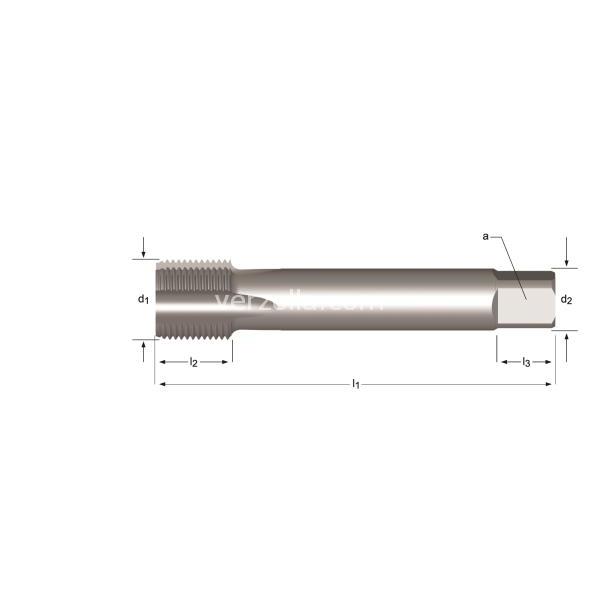

d1 nom mm	26.44
l2 mm	28
d2 Ø mm	20.0
l1 mm	140
TPI	14
[/] a mm	16.0
G(BSP)	3/4
z	4
l3 mm	19
Drill Ø	24.5
Qtà per confezione	1.00
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Profondità	1.5 x d
Imbocco	C 2 - 3
Geometria	Scanalature diritte
Norma	DIN 5156
Forma	G(BSP)
Tolleranza filetto	Normale
Range	1/8 - 1.1/2
