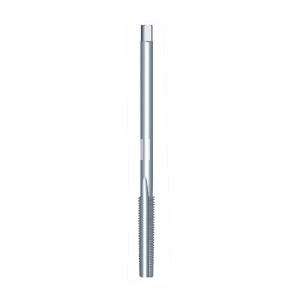

E303 M4X0.7N.3

MASCHIO

Codice: 34701

Disponibilità: Disp. limitata

Codice del produttore: E303M4NO3

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

Da preventivare

Scarica PDF

Descrizione

Maschio a macchina filettatura metrica ISO grossa, DIN 357, tolleranza 6H, per fori ciechi e passanti, profondità di passata 2XD, in acciaio HSS-E super rapido al cobalto, forma D18-20 e C2-3, rotazione destra. N03=maschio finitura (terza passata); N04=m

Dettagli

M4 x 0.70 mm

Dormer HSS-E Senza M Maschi a macchina Scanalature diritte Scanalature diritte DIN 357.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.

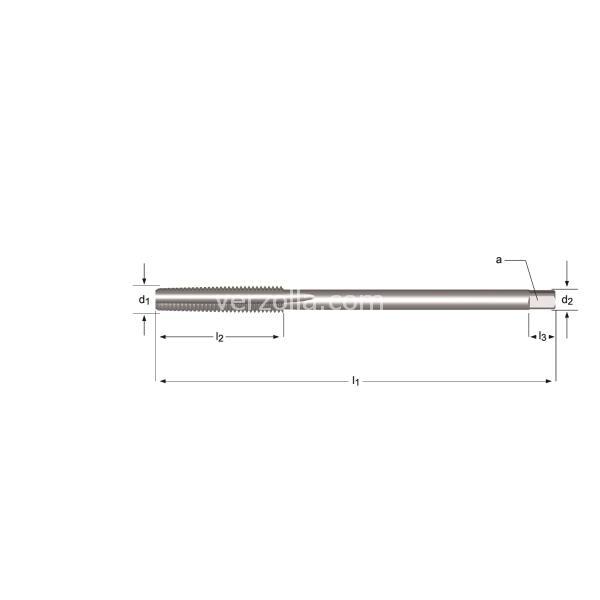

l1 mm	90
d2 Ø mm	2.8
[/] a mm	2.1
l2 mm	25
P mm	0.70
M	4
Drill Ø	3.3
z	3
l3 mm	5
Qtà per confezione	1.00
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Tolleranza filetto	6H
Geometria	Scanalature diritte
Forma	M
Range	M3 - M20
Norma	DIN 357
Profondità	2 x d
Imbocco	C 2 - 3 / D 18 - 20
