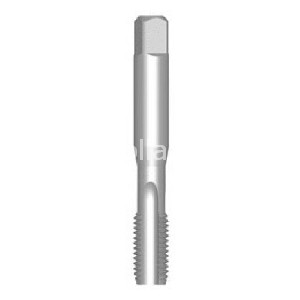

E500 M4X0.7 N.3

MASCHIO

Codice: 43513

Disponibilità: Disp. limitata

Codice del produttore: E500M4NO3

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€11,97

Scarica PDF

Descrizione

Maschi a macchina filettatura metrica ISO grossa, ISO 529, tolleranza 6H, per fori ciechi e passanti, profondità di passata 1,5XD, in Acciaio super-rapido HSS, rotazione destra. N03=maschio finitura (terza passata); N04=maschio sgrossatura (prima passata

Dettagli

M4 x 0.70 mm

Dormer HSS Senza M Maschi a macchina Scanalature diritte Scanalature diritte ISO 529.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.
Rame - Non legato ( 250 - 350 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Rame - Bronzo ad alta resistenza ( 700 - 1500 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.
Materiali Sintetici - Materie plastiche rinforzate ( 800 - 1500 N/mm² ): Good.

l2 mm	14
P mm	0.70
M	4
l1 mm	53
d2 Ø mm	4.00
[/] a mm	3.15
Drill Ø	3.3
l3 mm	6
z	3
l4 mm	14
Qtà per confezione	1.00
Materiale utensile	HSS
Rivestimento sup.	Senza
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Tolleranza filetto	6H
Profondità	1.5 x d
Geometria	Scanalature diritte
Forma	M
Range	M1 - M56
Norma	ISO 529
