E538 BSF5/16-22

MASCHIO

Codice: G1412

Disponibilità: Non disponibile

Codice del produttore: E5385/16

Disponibilità: Disponibile

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€39,00

Scarica PDF

Descrizione

Maschio a macchina filettatura withworth fine BSF, ISO 529, per fori cieci, in acciaio HSS super rapido, imbocco forma C2-3, scanalature elicoidali 40°, rotazione destra, senza trattamento superficiale ST BSF 5/16 TPI 22

Dettagli

5/16 inch x 22

Dormer HSS Senza/Steam Tempering BSF Maschi a macchina Scanalature elicoidali 40° Scanalature elicoidali 40° ISO 529.

Materiali:
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Acciaio Inossidabile - Lavorazione libera ( 400 - 850 N/mm² ): Excellent.
Acciaio Inossidabile - Austenitico ( 450 - 1100 N/mm² ): Excellent.
Acciaio Inossidabile - Ferritico+Austenitico ( 450 - 1000 N/mm² ): Excellent.
Nichel - Legato ( 500 - 900 N/mm² ): Good.
Alluminio, Magnesio - Al, Mg, non legato ( 200 - 350 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Good.

Note varianti:
1) Senza.

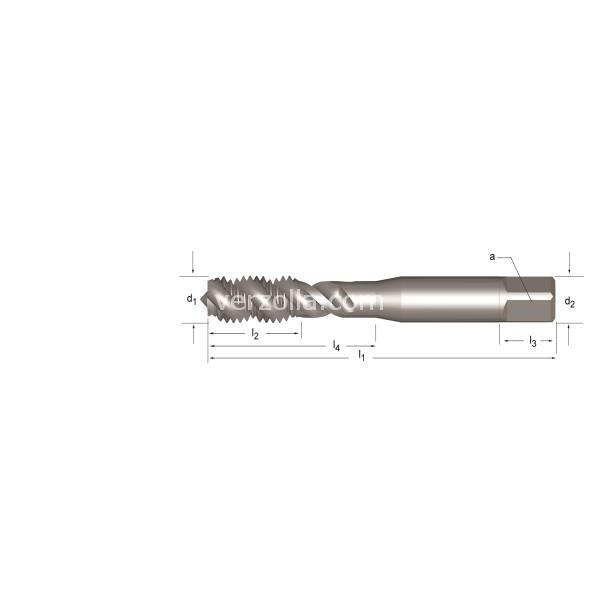

[/] a mm	6.30
z	3
TPI	22
BSF	5/16
d1 nom mm	7.938
d2 Ø mm	8.0
l1 mm	72
l2 mm	16
l4 mm	31
Drill Ø	6.8
Qtà per confezione	1.00
Materiale utensile	HSS
Direzione taglio	Destro
Imbocco	C 2 - 3
Tolleranza filetto	Medio
Tipo foro	Foro cieco
Norma	ISO 529
Rivestimento sup.	Senza/Steam Tempering
Profondità	2 x d
Geometria	Scanalature elicoidali 40°
Range	1/4 - 1/2
Forma	BSF
