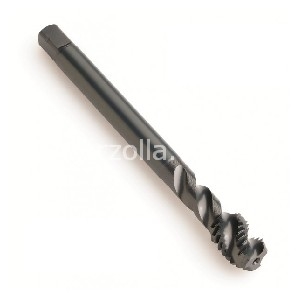

EX01 M10X1.5 (6H)

MASCHIO

Codice: R7378

Disponibilità: disponibile

Codice del produttore: EX01M10

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€32,12

Scarica PDF

Descrizione

Maschio a macchina scanalatura elicoidale 45° filettatura metrica iso grossa, DIN 371≤Ø10 DIN376≥Ø12, tolleranza 6H, per foro cieco, profondità 2.5XD, in acciaio super-rapido al cobalto HSS-E, forma imbocco C2-3, rotazione destra, senza trattamento superf

Dettagli

M10 x 1.50 mm

Dormer HSS-E Steam Tempering M Maschi a macchina Scanalature elicoidali 45° Scanalature elicoidali 45° DIN 371 LE 10, DIN 376 GE 12.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Acciaio Inossidabile - Lavorazione libera ( 400 - 850 N/mm² ): Excellent.
Acciaio Inossidabile - Austenitico ( 450 - 1100 N/mm² ): Excellent.
Acciaio Inossidabile - Ferritico+Austenitico ( 450 - 1000 N/mm² ): Good.

Note varianti:
1) Steel HSCo.

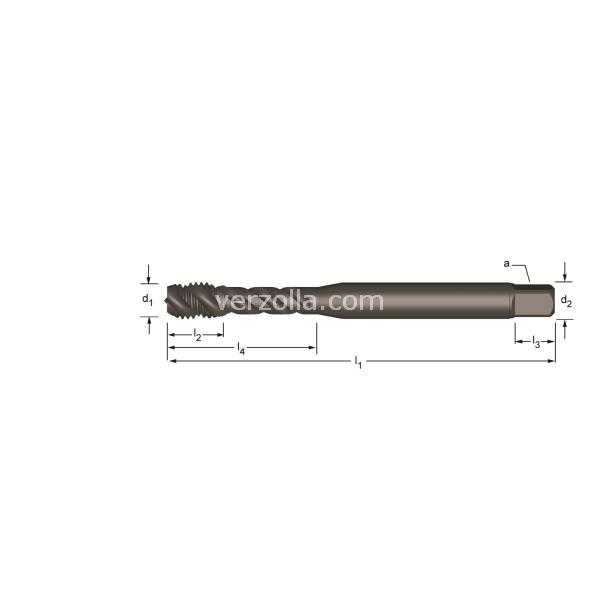

P mm	1.50
M	10
l1 mm	100
d2 Ø mm	10.0
l2 mm	15
l3 mm	11
z	3
[/] a mm	8.0
l4 mm	39
Drill Ø	8.5
Qtà per confezione	1.00
Rivestimento sup.	Steam Tempering
Materiale utensile	HSS-E
Direzione taglio	Destro
Tolleranza filetto	6H
Imbocco	C 2 - 3
Profondità	2,5 x d
Tipo foro	Foro cieco
Geometria	Scanalature elicoidali 45°
Range	M2 - M64
Norma	DIN 371 LE 10, DIN 376 GE 12
Forma	M
