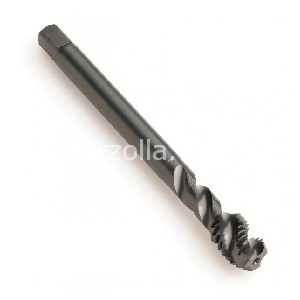

EX01 M4X0.7 (6H)

MASCHIO

Codice: R6589

Disponibilità: disponibile

Codice del produttore: EX01M4

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€21,80

Scarica PDF

Descrizione

Maschio a macchina scanalatura elicoidale 45° filettatura metrica iso grossa, DIN 371≤Ø10 DIN376≥Ø12, tolleranza 6H, per foro cieco, profondità 2.5XD, in acciaio super-rapido al cobalto HSS-E, forma imbocco C2-3, rotazione destra, senza trattamento superf

Dettagli

M4 x 0.70 mm

Dormer HSS-E Steam Tempering M Maschi a macchina Scanalature elicoidali 45° Scanalature elicoidali 45° DIN 371 LE 10, DIN 376 GE 12.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Acciaio Inossidabile - Lavorazione libera ( 400 - 850 N/mm² ): Excellent.
Acciaio Inossidabile - Austenitico ( 450 - 1100 N/mm² ): Excellent.
Acciaio Inossidabile - Ferritico+Austenitico ( 450 - 1000 N/mm² ): Good.

Note varianti:
1) Steel HSCo.

P mm	0.70
M	4
l1 mm	63
d2 Ø mm	4.5
l2 mm	7
l3 mm	6
z	3
[/] a mm	3.4
l4 mm	21
Drill Ø	3.3
Qtà per confezione	1.00
Rivestimento sup.	Steam Tempering
Materiale utensile	HSS-E
Direzione taglio	Destro
Tolleranza filetto	6H
Imbocco	C 2 - 3
Profondità	2,5 x d
Tipo foro	Foro cieco
Geometria	Scanalature elicoidali 45°
Range	M2 - M64
Norma	DIN 371 LE 10, DIN 376 GE 12
Forma	M
