EX10 M20X1.5

MASCHIO

Codice: S5667

Disponibilità: Disp. limitata

Codice del produttore: EX10M20X1.5

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€100,00

Scarica PDF

Descrizione

M20 x 1.50 mm

Dormer HSS-E Senza MF Maschi a macchina Scanalature elicoidali 45° Scanalature elicoidali 45° DIN 374.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Titanio - Non legato ( 400 - 700 N/mm² ): Good.
Titanio - Legato ( 700 - 900 N/mm² ): Good.
Nichel - Non legato ( 400 - 500 N/mm² ): Good.
Nichel - Legato ( 500 - 900 N/mm² ): Good.
Alluminio, Magnesio - Al, Mg, non legato ( 200 - 350 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Excellent.

Note varianti:
1) Steel HSCo.

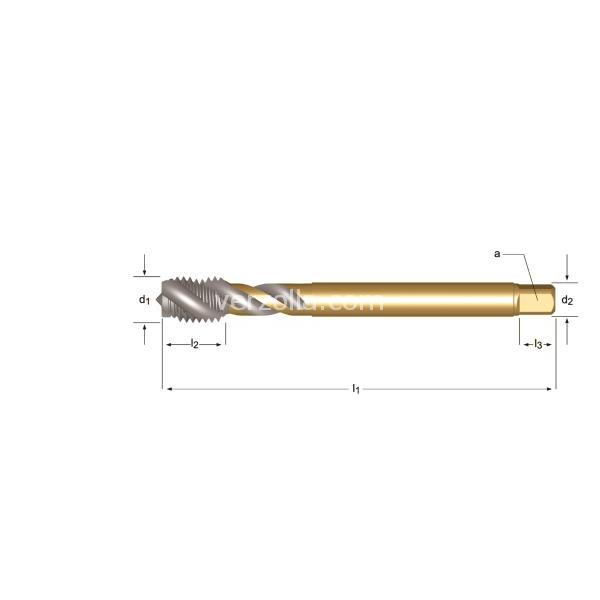

P mm	1.50
MF	20
l1 mm	125
d2 Ø mm	16.0
l2 mm	17
l3 mm	15
z	4
[/] a mm	12.0
Drill Ø	18.5
Qtà per confezione	1.00
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Norma	DIN 374
Forma	MF
Direzione taglio	Destro
Tolleranza filetto	6H
Imbocco	C 2 - 3
Profondità	2,5 x d
Range	M4 - M30
Tipo foro	Foro cieco
Geometria	Scanalature elicoidali 45°
