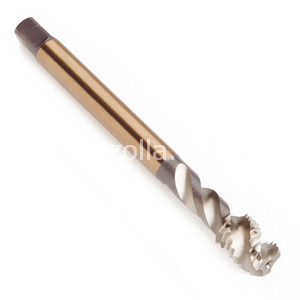

EX10 MB20X1.5 TIN

MASCHIO

Codice: U5700

Disponibilità: Non disponibile

Codice del produttore: EX10TINM20X1.5

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€140,00

Scarica PDF

Descrizione

Maschio a macchina scanalatura elicoidale 45° filettatura metrica iso fine MF, DIN374, tolleranza 6H, foro cieco, profondità 2.5XD, in acciaio super rapido al cobalto HSS-E, forma imbocco C2-3, rotazione destra, rivestimento superficiale in nitruro di tit

Dettagli

M20 x 1.50 mm

Dormer HSS-E TiN MF Maschi a macchina Scanalature elicoidali 45° Scanalature elicoidali 45° DIN 374.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Acciaio Inossidabile - Lavorazione libera ( 400 - 850 N/mm² ): Excellent.
Acciaio Inossidabile - Austenitico ( 450 - 1100 N/mm² ): Excellent.
Acciaio Inossidabile - Ferritico+Austenitico ( 450 - 1000 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.
Titanio - Non legato ( 400 - 700 N/mm² ): Good.
Titanio - Legato ( 700 - 900 N/mm² ): Good.
Nichel - Non legato ( 400 - 500 N/mm² ): Good.
Nichel - Legato ( 500 - 900 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Excellent.

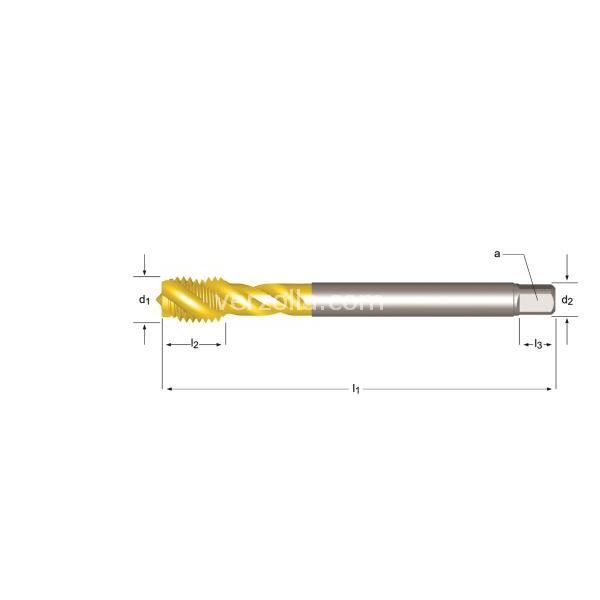

P mm	1.50
MF	20
l1 mm	125
d2 Ø mm	16.0
l2 mm	17
l3 mm	15
z	4
[/] a mm	12.0
Drill Ø	18.5
Qtà per confezione	1.00
Materiale utensile	HSS-E
Norma	DIN 374
Forma	MF
Direzione taglio	Destro
Tolleranza filetto	6H
Imbocco	C 2 - 3
Profondità	2,5 x d
Rivestimento sup.	TiN
Tipo foro	Foro cieco
Geometria	Scanalature elicoidali 45°
Range	M8 - M20
