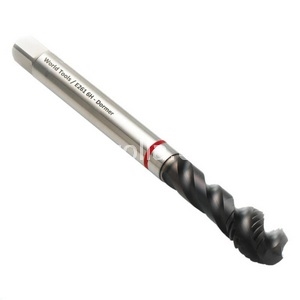

EX11 MB 10X1

MASCHIO

Codice: R7159

Disponibilità: Non disponibile

Codice del produttore: EX11M10X1.0

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€40,16

Scarica PDF

Descrizione

Maschio a macchina scanalatura elicoidale 45° filettatura metrica iso fine MF, DIN374, tolleranza 6H, foro cieco, profondità 2.5XD, in acciaio super rapido al cobalto HSS-E, forma imbocco C2-3, rotazione destra, senza rivestimento superficiale ST. M10x1

Dettagli

M10 x 1.00 mm

Dormer HSS-E Steam Tempering MF Maschi a macchina Scanalature elicoidali 45° Scanalature elicoidali 45° DIN 374.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Acciaio Inossidabile - Lavorazione libera ( 400 - 850 N/mm² ): Excellent.
Acciaio Inossidabile - Austenitico ( 450 - 1100 N/mm² ): Excellent.
Acciaio Inossidabile - Ferritico+Austenitico ( 450 - 1000 N/mm² ): Good.

Note varianti:
1) Steel HSCo.

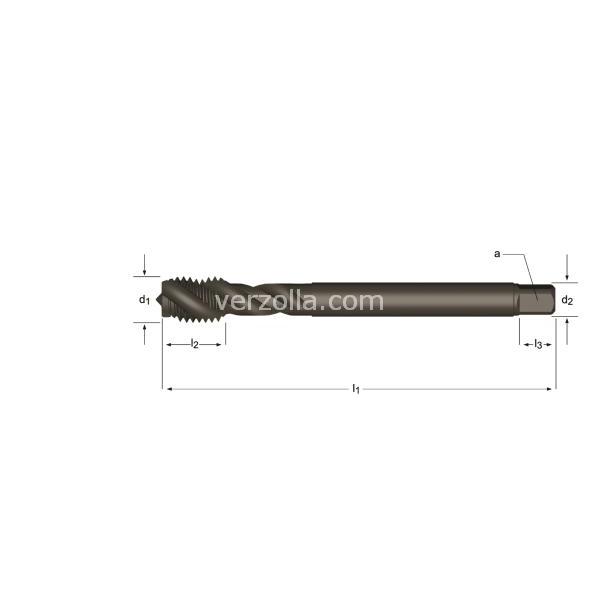

P mm	1.00
MF	10
l1 mm	90
d2 Ø mm	7.0
l2 mm	13
l3 mm	8
z	3
[/] a mm	5.5
Drill Ø	9
Qtà per confezione	1.00
Rivestimento sup.	Steam Tempering
Materiale utensile	HSS-E
Norma	DIN 374
Forma	MF
Direzione taglio	Destro
Tolleranza filetto	6H
Imbocco	C 2 - 3
Profondità	2,5 x d
Range	M4 - M30
Tipo foro	Foro cieco
Geometria	Scanalature elicoidali 45°
