EX30 UNF5/8-18

MASCHIO

Codice: T2249

Disponibilità: Non disponibile

Codice del produttore: EX305/8

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€93,60

Scarica PDF

Descrizione

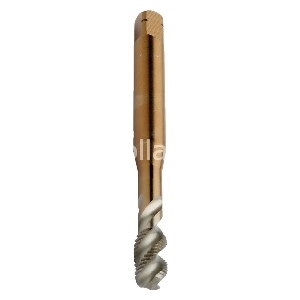

Maschio a macchina scanalature elicoidali 45° filettatura unificata iso fine UNF, DIN2184-1, tolleranza 2B, foro cieco, profondità 2.5XD, in acciaio super rapido al cobalto HSS-E, forma imbocco C2-3, rotazione destra, UNF 5/8 - TPI 18

Dettagli

5/8 inch x 18

Dormer HSS-E Senza UNF Maschi a macchina Scanalature elicoidali 45° Scanalature elicoidali 45° DIN 2184-1.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Titanio - Non legato ( 400 - 700 N/mm² ): Good.
Titanio - Legato ( 700 - 900 N/mm² ): Good.
Nichel - Non legato ( 400 - 500 N/mm² ): Good.
Nichel - Legato ( 500 - 900 N/mm² ): Good.
Alluminio, Magnesio - Al, Mg, non legato ( 200 - 350 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Excellent.

Note varianti:
1) Steel HSCo.

TPI	18
UNF	5/8
d1 nom mm	15.875
l2 mm	20
l1 mm	110
[/] a mm	9.0
l3 mm	12
d2 Ø mm	12.0
Drill Ø	14.5
z	4
l4 mm	-
Qtà per confezione	1.00
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Direzione taglio	Destro
Imbocco	C 2 - 3
Profondità	2,5 x d
Tolleranza filetto	2B
Forma	UNF
Tipo foro	Foro cieco
Geometria	Scanalature elicoidali 45°
Norma	DIN 2184-1
Range	No.8 - 1"
