EX40 G1-11

MASCHIO

Codice: R1636

Disponibilità: Non disponibile

Codice del produttore: EX401

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€340,80

Scarica PDF

Descrizione

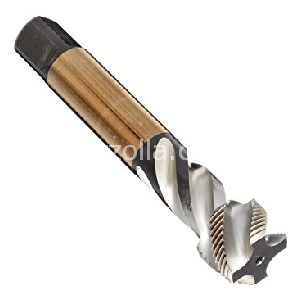

Maschio a macchina scanalature elicoidali 45° filettatura cilindrica whitworth per tubi G(BSP), DIN 5156, per foro cieco, profondità 2.5, in acciaio super-rapido al cobalto HSS-E, forma imbocco C2-3, rotazione destra. G(BSP) 1 - TPI 11

Dettagli

1 inch x 11

Dormer HSS-E Senza G(BSP) Maschi a macchina Scanalature elicoidali 45° Scanalature elicoidali 45° DIN 5156.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Titanio - Non legato ( 400 - 700 N/mm² ): Good.
Titanio - Legato ( 700 - 900 N/mm² ): Good.
Nichel - Non legato ( 400 - 500 N/mm² ): Good.
Nichel - Legato ( 500 - 900 N/mm² ): Good.
Alluminio, Magnesio - Al, Mg, non legato ( 200 - 350 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Excellent.
Materiali Sintetici - Termoplastici ( 50 - 50 N/mm² ): Good.

TPI	11
G(BSP)	1"

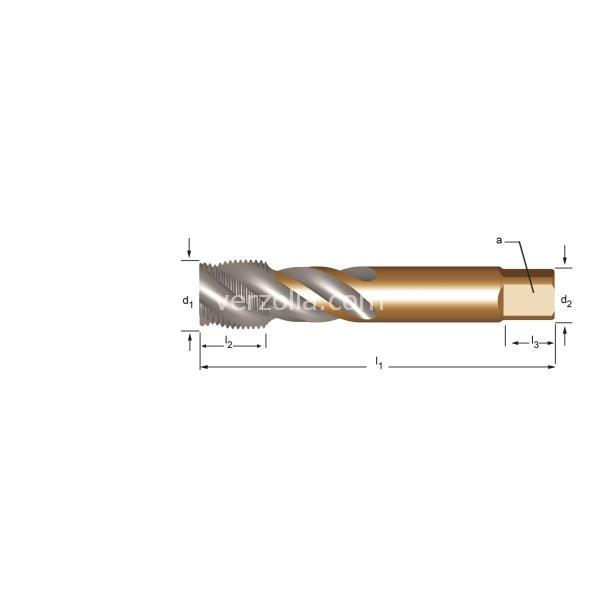

d1 nom mm	33.249
l2 mm	22
l1 mm	160
[/] a mm	20.0
l3 mm	23
d2 Ø mm	25.0
Drill Ø	30.75
z	4
Qtà per confezione	1.00
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Direzione taglio	Destro
Imbocco	C 2 - 3
Profondità	2,5 x d
Tipo foro	Foro cieco
Geometria	Scanalature elicoidali 45°
Norma	DIN 5156
Forma	G(BSP)
Tolleranza filetto	Normale
Range	1/8 - 1.1/2
