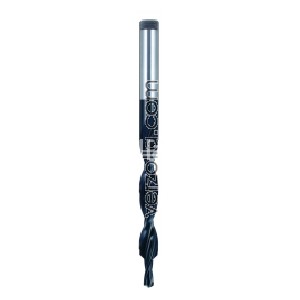

Punta elicoidali codolo cilindrico da M5, a gradino angolo gradino 90°, HSS trattamento Steam Tempering.
Elica normale ca. 30°, taglio destro, Per eseguire simultaneamente 2 fori: quello minore per vite passante e quello maggiore per sede testa di vite
Dettagli
Dormer HSS Steam Tempering 118° Punte a gradino con eliche indipendenti - 90° lungo Punte a gradino a 90° eliche indipendenti DIN 8374.
Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 1200 - 1600 N/mm² ): Good.
Acciaio Inossidabile - Lavorazione libera ( 400 - 850 N/mm² ): Good.
Acciaio Inossidabile - Austenitico ( 450 - 1100 N/mm² ): Good.
Acciaio Inossidabile - Ferritico+Austenitico ( 450 - 1000 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Excellent.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Excellent.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.
Titanio - Non legato ( 400 - 700 N/mm² ): Good.
Titanio - Legato ( 700 - 900 N/mm² ): Good.
Titanio - Legato ( 900 - 1400 N/mm² ): Good.
Nichel - Non legato ( 400 - 500 N/mm² ): Good.
Nichel - Legato ( 500 - 900 N/mm² ): Good.
Nichel - Legato ( 900 - 1600 N/mm² ): Good.
Rame - Non legato ( 250 - 350 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Rame - Bronzo ad alta resistenza ( 700 - 1500 N/mm² ): Good.
Alluminio, Magnesio - Al, Mg, non legato ( 200 - 350 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Termoplastici ( 50 - 50 N/mm² ): Good.
Note prodotto:
Dormer Tolerances: up to and inc 1/4 +.0001 +.0004, 1/4 up to and inc 1" +.0001 +.0005, over 1" +.0002 +.0006, A - Z +.0002 -.0000, N60 - N1 +.0002 -.0000

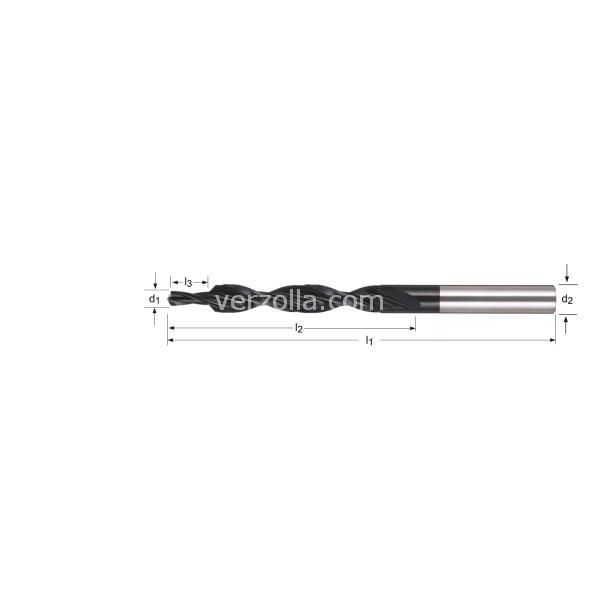

| M | M5 |
| d1 Ø mm | 5.30 |
| d1 decimal Inch | 0.2087 |
| l3 mm | 13 |
| l2 mm | 87 |
| l1 mm | 133 |
| d2 Ø mm | 10 |
| Qtà per confezione | 1.00 |
| Materiale utensile | HSS |
| Rivestimento sup. | Steam Tempering |
| Profondità | 4 x d |
| Tipo codolo | Diritto |
| Angolo elica | Elica standard |
| Angolo al vertice | 118° |
| Direzione taglio | Destro |
| Range | M3 - M10 |
| Norma | DIN 8374 |
| Angolo di svasatura | Punte a gradino a 90° eliche indipendenti |
