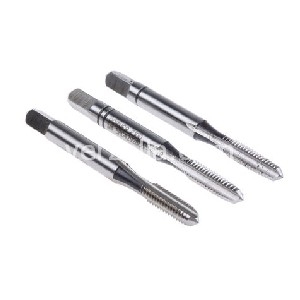

SM E100 M22X2.5

SERIE DI MASCHI

Codice: 34042

Disponibilità: Disp. limitata

Codice del produttore: E100M22NO8

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€185,60

Scarica PDF

Descrizione

Serie di maschi a mano filettatura metrica ISO grossa, DIN 13 - Serie di 3 pezzi, HSS senza trattamento. Tolleranza 6H ISO 2, per fori ciechi/passanti. Scanalature diritte, per acciai, leghe rame e alluminio ghisa, materiali sintetici. Filettatura M22x2,5

Dettagli

M22 x 2.50 mm

Dormer HSS Senza M Maschi a mano Scanalature diritte Scanalature diritte DIN 352.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.
Rame - Non legato ( 250 - 350 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Rame - Bronzo ad alta resistenza ( 700 - 1500 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.
Materiali Sintetici - Materie plastiche rinforzate ( 800 - 1500 N/mm² ): Good.

Note prodotto:
Dormer brasato

M	22
z	4
l1 mm	100
d2 Ø mm	18.0
l2 mm	34
P mm	2.50
[/] a mm	14.5
Drill Ø	19.5
Qtà per confezione	1.00
Materiale utensile	HSS
Rivestimento sup.	Senza
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Tolleranza filetto	6H
Profondità	1.5 x d
Imbocco	C 2 - 3
Geometria	Scanalature diritte
Norma	DIN 352
Forma	M
Range	M1.6 - M52
