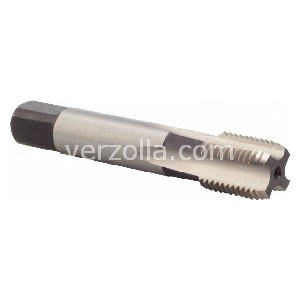

SM E119 G1/4-19

SERIE DI MASCHI

Codice: 36577

Disponibilità: Disp. limitata

Codice del produttore: E1191/4NO9

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€55,36

Scarica PDF

Descrizione

Maschi a mano filettatura Whitworth per tubi BSP(Gas), DIN 259 -Set di 2 pezzi, HSS senza trattamento. Tolleranza ISO 5969, per fori ciechi/passanti. Scanalature diritte, per acciai - Leghe rame e alluminio ghisa, materiali sintetici. Filettatura G1/4-19

Dettagli

1/4 inch x 19

Dormer HSS Senza G(BSP) Maschi a mano Scanalature diritte Scanalature diritte DIN 5157.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.
Rame - Non legato ( 250 - 350 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Rame - Bronzo ad alta resistenza ( 700 - 1500 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.
Materiali Sintetici - Materie plastiche rinforzate ( 800 - 1500 N/mm² ): Good.

Note prodotto:
Dormer brasato su 6.00 mm

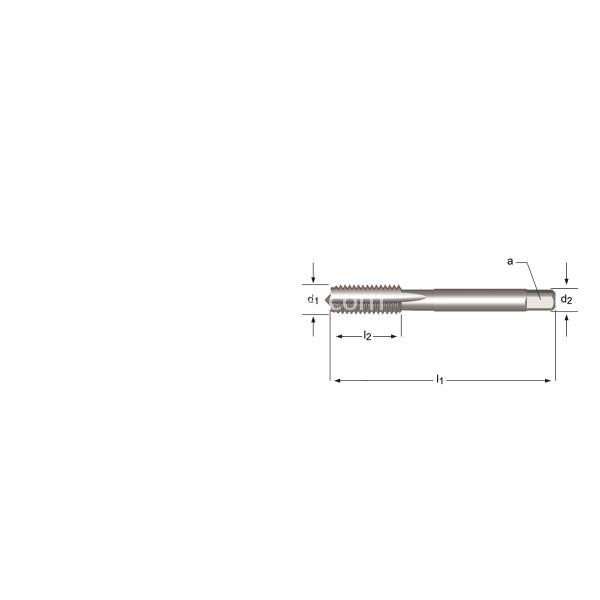

d1 nom mm	13.16
d2 Ø mm	11.0
l1 mm	70
l2 mm	16
G(BSP)	1/4
[/] a mm	9.0
TPI	19
z	4
Drill Ø	11.8
Qtà per confezione	1.00
Materiale utensile	HSS
Rivestimento sup.	Senza
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Profondità	1.5 x d
Imbocco	C 2 - 3
Geometria	Scanalature diritte
Forma	G(BSP)
Tolleranza filetto	Normale
Range	1/8 - 3"
Norma	DIN 5157
