SM E115 W1/4-20

SERIE MASCHI

Codice: 44280

Disponibilità: Disp. limitata

Codice del produttore: E1151/4NO8

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€64,88

Scarica PDF

Descrizione

Serie maschi a mano, filettatura whitworth grossa BSW, scanalature dritte, DIN 385, per foro cieco e passante, passata 1,5XD, in HSS acciaio super rapido, forma imbocco C2-3, rotazione destra. W1/4- TPI 20

Dettagli

1/4 inch x 20

Dormer HSS Senza BSW Maschi a mano Scanalature diritte Scanalature diritte DIN 351.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.
Rame - Non legato ( 250 - 350 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Rame - Bronzo ad alta resistenza ( 700 - 1500 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.
Materiali Sintetici - Materie plastiche rinforzate ( 800 - 1500 N/mm² ): Good.

Note prodotto:
Dormer Available January 2015

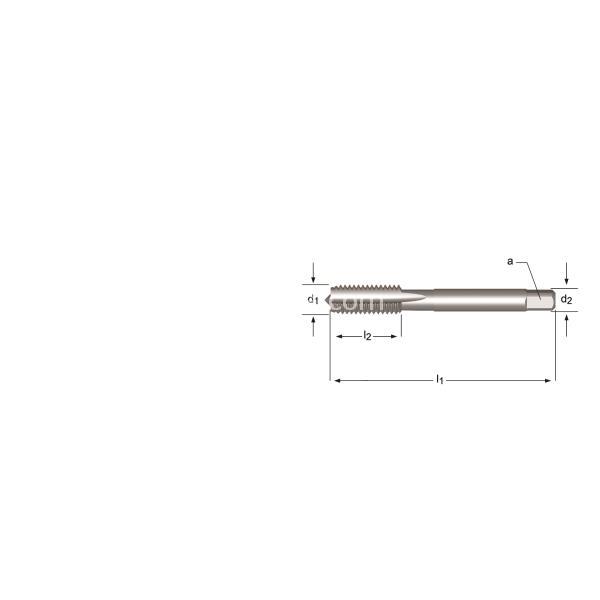

d1 nom mm	6.350
d2 Ø mm	6.0
l1 mm	56
l2 mm	17
BSW	1/4
[/] a mm	4.9
TPI	20
z	3
Drill Ø	5.1
Qtà per confezione	1.00
Materiale utensile	HSS
Rivestimento sup.	Senza
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Profondità	1.5 x d
Imbocco	C 2 - 3
Geometria	Scanalature diritte
Range	1/8 - 1"
Norma	DIN 351
Forma	BSW
Tolleranza filetto	Medio
