SM E513 M4X0.5

SERIE MASCHI

Codice: V7785

Disponibilità: Non disponibile

Codice del produttore: E513M4X.5NO7

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

Da preventivare

Scarica PDF

Descrizione

Serie di maschi a macchina filettatura metria ISO fine, ISO 529, tolleranza 6H, per foro cieco e passante, profondità di passata 1,5XD, in acciaio super rapido HSS, rotazione destra. MF4x0,5mm

Dettagli

M4 x 0.50 mm

Dormer HSS Senza MF Maschi a macchina Scanalature diritte Scanalature diritte ISO 529.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.
Rame - Non legato ( 250 - 350 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Rame - Bronzo ad alta resistenza ( 700 - 1500 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.
Materiali Sintetici - Materie plastiche rinforzate ( 800 - 1500 N/mm² ): Good.

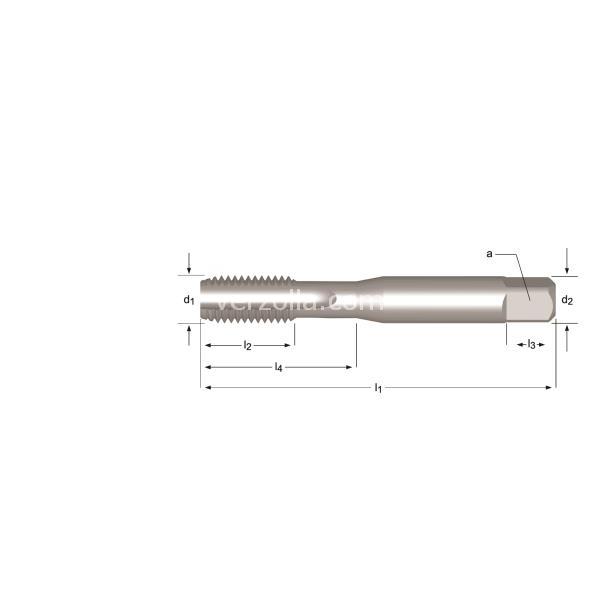

l2 mm	14
P mm	0.50
MF	4
l1 mm	53
d2 Ø mm	4.00
[/] a mm	3.15
l3 mm	6
z	3
l4 mm	14
Drill Ø	3.5
Qtà per confezione	1.00
Materiale utensile	HSS
Rivestimento sup.	Senza
Forma	MF
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Tolleranza filetto	6H
Profondità	1.5 x d
Geometria	Scanalature diritte
Norma	ISO 529
Range	M3 - M50
