SM E547 G1/4-19

SERIE MASCHI

Codice: 34634

Disponibilità: Non disponibile

Codice del produttore: E5471/4NO7

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€61,37

Scarica PDF

Descrizione

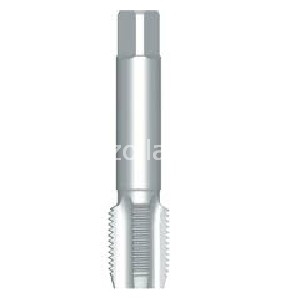

Serie di maschi a macchina scanalatura dritta filettatura cilindrica whitworth per tubi, ISO 2284, per foro passante e cieco, profondità 1.5XD, in acciaio super-rapido HSS. G(BSP) 1/4 - TPI 19

Dettagli

1/4 inch x 19

Dormer HSS Senza G(BSP) Maschi a macchina Scanalature diritte Scanalature diritte ISO 2284.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.
Rame - Non legato ( 250 - 350 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Rame - Bronzo ad alta resistenza ( 700 - 1500 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.
Materiali Sintetici - Materie plastiche rinforzate ( 800 - 1500 N/mm² ): Good.

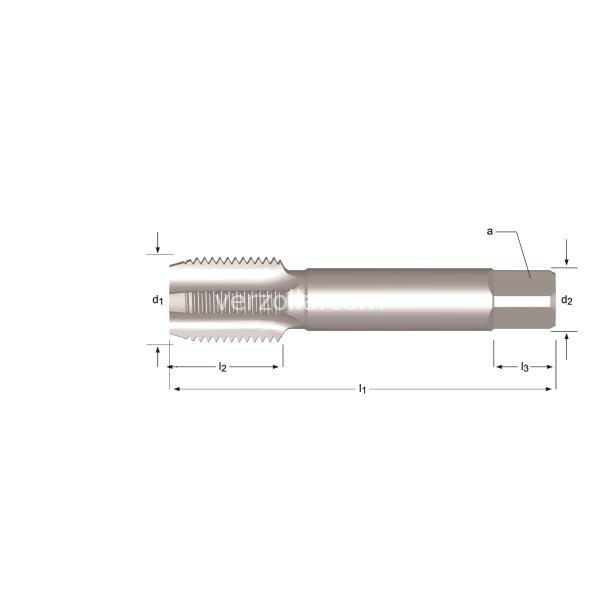

[/] a mm	8.0
l3 mm	11
TPI	19
G(BSP)	1/4
d1 nom mm	13.157
l2 mm	19
d2 Ø mm	10.0
l1 mm	67
Drill Ø	11.8
z	4
Qtà per confezione	1.00
Materiale utensile	HSS
Rivestimento sup.	Senza
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Profondità	1.5 x d
Geometria	Scanalature diritte
Forma	G(BSP)
Tolleranza filetto	Normale
Range	1/8 - 2"
Norma	ISO 2284
