SCHEDA ARTICOLO

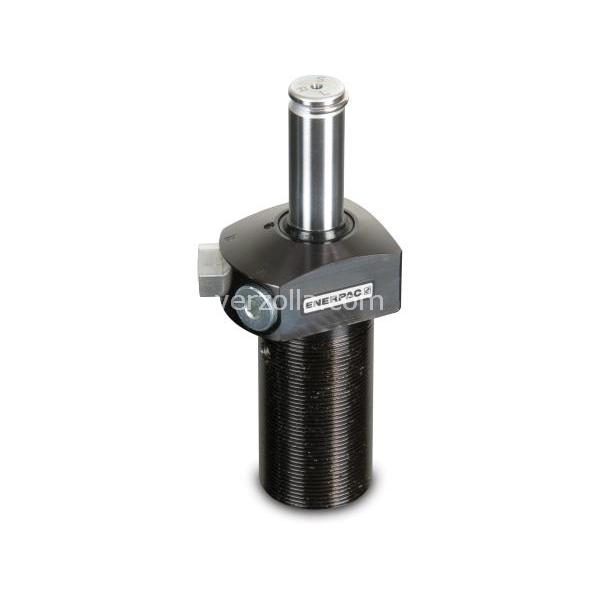

Immagine di STLS92

STLS92

CIL.ROT.CORPO FIL.EN
Codice: BB208
Disponibilità: Non disponibile
Disponibilità: Disponibile
Marca: ENERPAC
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
€558,35
Scarica PDF

Descrizione



8,0 kN Forza di bloccaggio, Corpo Filettato Cilindri a staffa rotante, Semplice effetto, Rotazione sinistra

Model : STLS92
Serie : ST
Linea di prodotto : Sistemi di bloccaggio
Corpo filettato per un preciso posizionamento dell'altezza del cilindro.Collegamento a bocca filettata.Facilità d'installazione e rimozione.Massima flessibilità nel progetto dell'attrezzatura.Angoli di rotazione di 30, 45 e 60 gradi sono disponibili su richiesta.

Pressione massima d'esercizio (bar)350
Pressione di esercizio minima (bar)35
Forza di bloccaggio (kN)8,0
Corsa (mm)23
Corsa totale (mm)12
Stile di montaggioCorpo Filettato
Tipo di resoSemplice effetto
Direzione di rotazioneSinistra
Area effettiva del cilindro Blocc. (cm2)3,16
Capacità olio Blocc. (cm3)6,88
Portata max olio (l/min)1,0
Staffa di Blocc. StandardCAS92
Flangia di montaggioMF482
GhieraFN482
Dimensione A (mm)143
Peso (kg)2,0
Dimensione B (mm)80
Dimensione C (mm)33,5
Dimensione C1 (mm)56,4
Dimensione C2 (mm)30,2
Dimensione D (mm)M48 x 1,5
Dimensione D1 (mm)62,5
Dimensione D2 (mm)48
Dimensione F (mm)25
Dimensione G (mm)G1/4"
Dimensione A (mm)13
Dimensione J1 (mm)43
Dimensione K (mm)25
Dimensione M (mm)15,5
Dimensione N (mm)23,9
Dimensione P (mm)45
Dimensione Q (mm)M10 x 1,5
Dimensione T (mm)56
Dimensione W (mm)63,0
Dimensione Y (mm)22.5 degrees
Dimensione Z (mm)45 degrees
