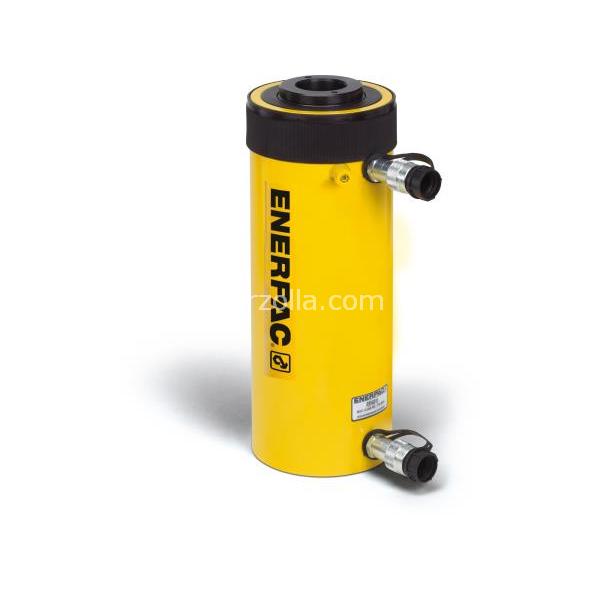

RRH603

CILINDRO 60 TON.

Codice: U2017

Disponibilità: Non disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€2527,05

Scarica PDF

Descrizione

576 kN Forza, 89 mm Corsa, A doppio effetto, Cilindri a pistone forato

Model : RRH603
Serie : RRH
Linea di prodotto : Utensili Industriali
Valvola di sicurezza per impedire danni causati dalla contropressioneVerniciatura a fuoco per aumentare la resistenza alla corrosioneLa filettatura sul corpo rende possibile un facile fissaggioVersione a doppio effetto per un ritorno rapido del pistoneIl canotto centrale flottante cromato aumenta la durata del prodottoPistone forato per l’impiego sia in trazione che in spintaIl raschiaolio sul pistone riduce la contaminazione e prolunga la vita del cilindro.

Pressione massima d'esercizio (bar)	700
Classe di capacità (tonnellate imperiali)	60
Forza max. del cilindro Spinta (kN)	576
Forza max. del cilindro Trazione (kN)	380
Corsa (mm)	89
Altezza con pistone chiuso A (mm)	247
Altezza con pistone esteso B (mm)	336
Tipo di reso	A doppio effetto, Ritorno idraulico
Tipo di pistone	Forato
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	82,3
Area effettiva cilindro Trazione (cm2)	54,2
Avanzamento della capacità dell'olio (cm3)	733
Retrazione della capacità dell'olio (cm3)	482
Trattamento della superficie	Vernice
Peso (kg)	28

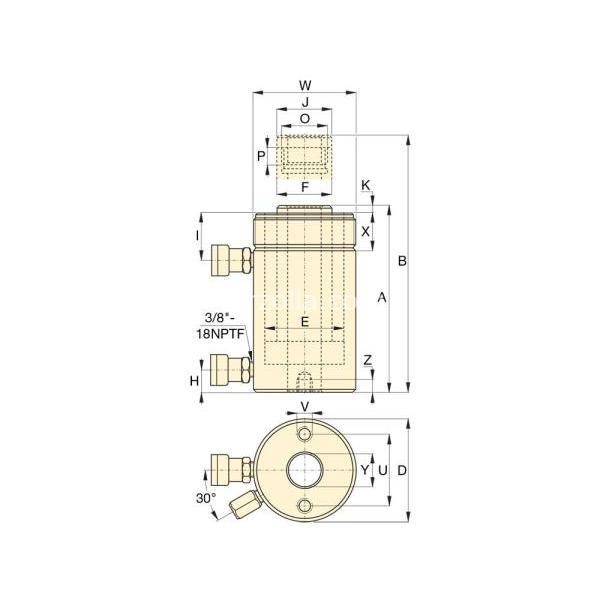

Altezza con pistone chiuso A (mm)	247
Altezza con pistone esteso B (mm)	336
Diametro esterno D (mm)	159
Diametro alesaggio cilindro E (mm)	123,9
Diametro stelo F (mm)	91,9
Da base a porta mandata H (mm)	31
De piano sup. A bocca ritorno I (mm)	66
Diametro Testina J (mm)	91
Sporgenza testina K1 (mm)	12
Stantuffo filettatura interna O (pollici)	2¾"- 16
Lungh. Filettatura interna stelo P (mm)	19
Montaggio sulla base Ø interasse fori U (mm)	130,0
Montaggio sulla base Filettatura V	½” - 13
Filo per colletto W (pollici)	6 1/4" - 12
Lungh. filettatura Corpo X (mm)	48
Ø foro centrale Y (mm)	53,8
Montaggio sulla base Profon. Filettatura Z (mm)	14,0
