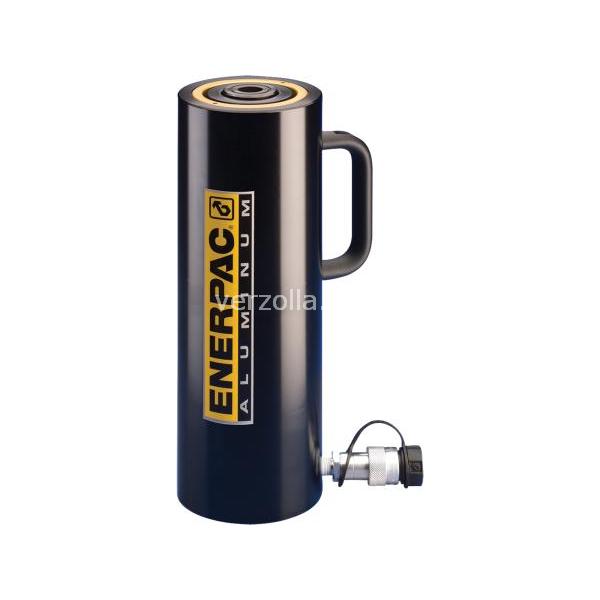

RAC504

CILINDRO ALLUMINIO 50 TON.

Codice: D8356

Disponibilità: Non disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€1995,80

Scarica PDF

Descrizione

496 kN Forza, 100 mm Corsa, Cilindri in alluminio

Model : RAC504
Serie : RAC
Linea di prodotto : Utensili Industriali
Guide in materiale composito; evitano l’attrito metallo su metallo, aumentano la vita del cilindro ed incrementano la resistenza ai carichi laterali fino al 10%Trattamento superficiale Hard-Coat - su tutte le superfici – è resistente all’usura ed aumenta la vita del cilindroTutti i modelli sono muniti di manigliePiastra base e testina in acciaio per la protezione dai danni provocati dal caricoGhiera di finecorsa capace di sopportare l’intera capacità di spinta del cilindroMolla di ritorno per impieghi gravosi per ritrarre rapidamente il cilindroSemigiunto rapido CR400 e cappellotto di protezione antipolvere compresi in tutti i modelliTutti i cilindri sono conformi alle norme ASME B-30.1.

Pressione massima d'esercizio (bar)	700
Classe di capacità (tonnellate imperiali)	50
Forza max. del cilindro Spinta (kN)	496
Corsa (mm)	100
Altezza con pistone chiuso A (mm)	236
Altezza con pistone esteso B (mm)	336
Tipo di reso	A semplice effetto, con ritorno a molla
Tipo di pistone	Pieno
Materiale	Alluminio
Area effettiva cilindro Spinta (cm2)	70,9
Avanzamento della capacità dell'olio (cm3)	709
Trattamento della superficie	Anodizzato
Peso (kg)	9,8
Altezza con pistone chiuso A (mm)	236
Altezza con pistone esteso B (mm)	336
Diametro esterno D (mm)	130
Diametro alesaggio cilindro E (mm)	95
Diametro stelo F (mm)	80
Da base a porta mandata H (mm)	30
Diametro Testina J (mm)	50
Sporgenza testina K1 (mm)	24
Montaggio sulla base Ø interasse fori U (mm)	110
Montaggio sulla base Filettatura V	M6
Montaggio sulla base Profon. Filettatura Z (mm)	12
