BMD180252

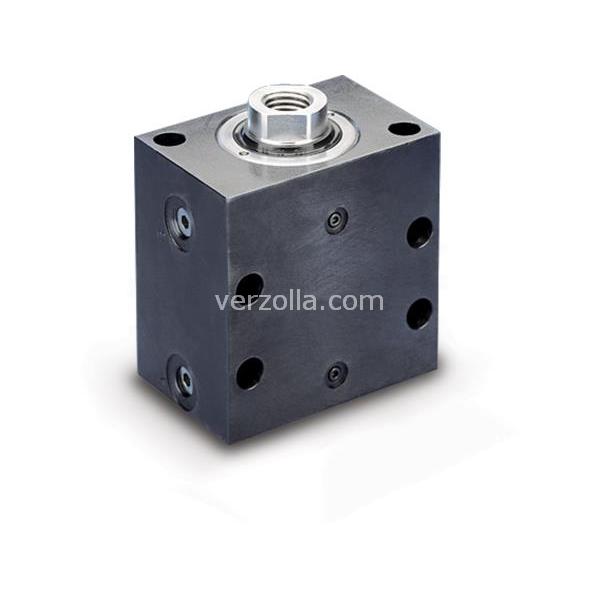

CILINDRO BLOCK-TYPE

Codice: AU327

Disponibilità: Non disponibile

Codice del produttore: BMD180252

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€770,10

Scarica PDF

Descrizione

175,8 kN Forza, 25 mm Corsa, Doppio Effetto, Cilindri Block-Type

Model : BMD180252
Serie : BMD
Linea di prodotto : Sistemi di bloccaggio
Bocche del manifold con anelli di tenuta toroidali.Pistone filettato internamente.Corpo brunito.Pistone cromato.

Pressione massima d'esercizio (bar)	350
Pressione di esercizio minima (bar)	40
Forza max. del cilindro Spinta (kN)	350
Corsa (mm)	131
Tipo di reso	A doppio effetto, con ritorno a molla
Tipo di pistone	Pieno
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	50,2
Area effettiva cilindro Trazione (cm2)	30,6
Avanzamento della capacità dell'olio (cm3)	125,6
Retrazione della capacità dell'olio (cm3)	76,6
Pistone diametro (mm)	80
Perno diametro	50
Forza di bloccaggio spinta (kN)	175,8
Forza di bloccaggio trazione (kN)	107,2
Peso (kg)	9,3
Dimensione A (mm)	131
Dimensione B (mm)	106
Dimensione C (mm)	89,0
Dimensione D (mm)	140
Dimensione E (mm)	80
Dimensione F (mm)	50
Dimensione F1 (mm)	49
Dimensione A (mm)	15,5
Dimensione J (mm)	41,5
Dimensione K (mm)	M30 x 3,5
Dimensione L (mm)	110
Dimensione M (mm)	80
Dimensione N (mm)	15,0
Dimensione O (mm)	45
Dimensione P (mm)	110
Dimensione Q (mm)	45,0
Dimensione R (mm)	55,0
Dimensione S (mm)	41
Dimensione T (mm)	14,5
Dimensione V (mm)	17,0
Dimensione W (mm)	15,5
Dimensione Y (mm)	14,1 - 14-2
Dimensione Z (mm)	2,8 - 2,9
