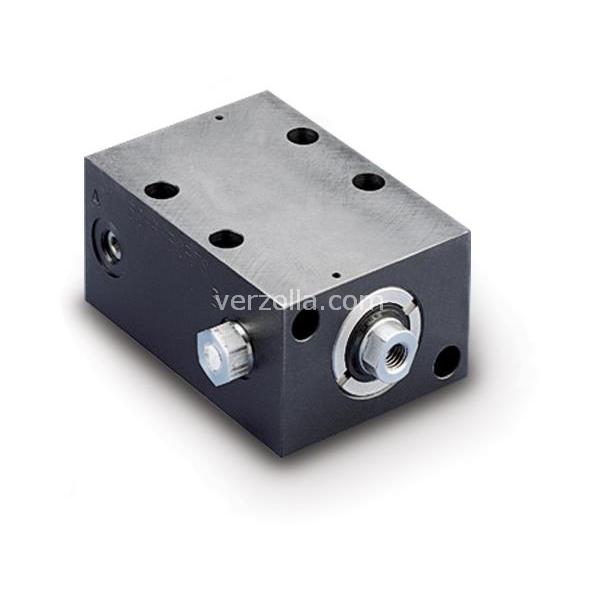

BMD18502

CILINDRO BLOCK-TYPE DE

Codice: R1167

Disponibilità: Non disponibile

Disponibilità: Disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€457,85

Scarica PDF

Descrizione

17,2 kN Forza, 50 mm Corsa, Doppio Effetto, Cilindri Block-Type

Model : BMD18502
Serie : BMD
Linea di prodotto : Sistemi di bloccaggio
Bocche del manifold con anelli di tenuta toroidali.Pistone filettato internamente.Corpo brunito.Pistone cromato.

Pressione massima d'esercizio (bar)	350
Pressione di esercizio minima (bar)	40
Forza max. del cilindro Spinta (kN)	350
Corsa (mm)	150
Tipo di reso	A doppio effetto, con ritorno a molla
Tipo di pistone	Pieno
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	4,9
Area effettiva cilindro Trazione (cm2)	2,9
Avanzamento della capacità dell'olio (cm3)	24,5
Retrazione della capacità dell'olio (cm3)	14,8
Pistone diametro (mm)	25
Perno diametro	16
Forza di bloccaggio spinta (kN)	17,2
Forza di bloccaggio trazione (kN)	10,1
Peso (kg)	1,8
Dimensione A (mm)	150
Dimensione B (mm)	100
Dimensione C (mm)	92,0
Dimensione D (mm)	65
Dimensione E (mm)	25
Dimensione F (mm)	16
Dimensione F1 (mm)	15
Dimensione A (mm)	12,0
Dimensione J (mm)	57,0
Dimensione K (mm)	M8 x 1,25
Dimensione L (mm)	50
Dimensione M (mm)	30
Dimensione N (mm)	7,5
Dimensione O (mm)	12
Dimensione P (mm)	45
Dimensione Q (mm)	60,0
Dimensione R (mm)	22,5
Dimensione S (mm)	13
Dimensione T (mm)	6,0
Dimensione U (mm)	27,0
Dimensione V (mm)	9,0
Dimensione W (mm)	12,0
Dimensione Y (mm)	11,0 - 11,1
Dimensione Z (mm)	2,8 - 2,9
