CDT18252

CILINDRO

Codice: N9829

Disponibilità: Non disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€245,65

Scarica PDF

Descrizione

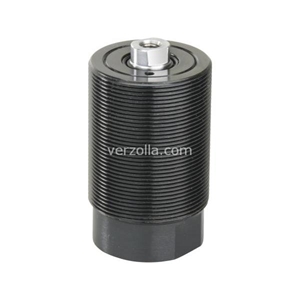

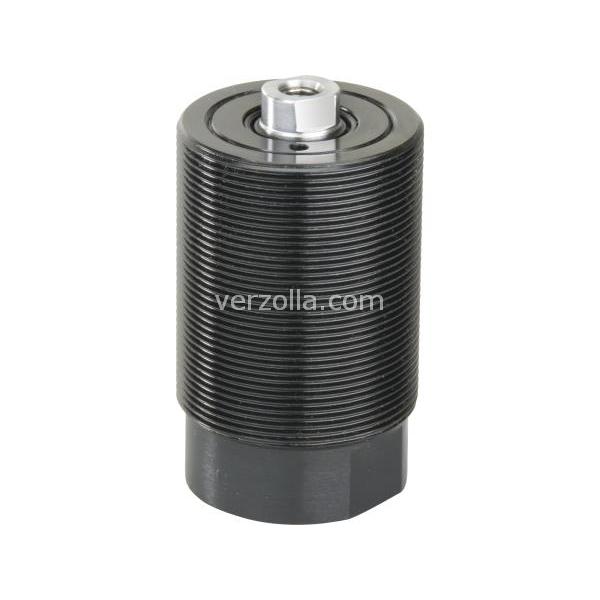

17,2 kN Forza, 24,9 mm Corsa, Doppio Effeto, Corpo Filettato, Cilindro Idraulico

Model : CDT18252
Serie : CDT
Linea di prodotto : Sistemi di bloccaggio
Cilindri dal minimo ingombro e massime forze di bloccaggio.Compatti, possono essere inseriti in aree estremamente ristrette.Con raschiatore sul pistone per un elevato numero di cicli senza manutenzione.Gli steli dei cilindri, dotati di un foro filettato, consentono di utilizzare accessori standard o a disegno del cliente, agevolando il processo di bloccaggio.I modelli a doppio effetto sono raccomandati per applicazioni ad alto numero di cicli.

Pressione massima d'esercizio (bar)	350
Forza max. del cilindro Spinta (kN)	17,2
Forza max. del cilindro Trazione (kN)	10,4
Corsa (mm)	25,0
Tipo di reso	A doppio effetto, Ritorno idraulico
Tipo di pistone	Pieno
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	5,10
Area effettiva cilindro Trazione (cm2)	3,03
Avanzamento della capacità dell'olio (cm3)	12,47
Retrazione della capacità dell'olio (cm3)	7,58
Peso (kg)	1,3
Dimensione A (mm)	107,0
Ritrarre l'altezza B (mm)	82,0
Dimensione C (mm)	75,5
Dimensione C1 (mm)	16,0
Dimensione D (mm)	M48 x 1,5
Dimensione D1 (mm)	47,5
Dimensione E (mm)	15,8
Dimensione E1 (pollici)	15,0
Dimensione F (mm)	41,0
Dimensione K (mm)	M8 x 1,25
Dimensione L (mm)	12,8
Dimensione M (mm)	12,8
Dimensione P (mm)	6,5
Dimensione S (mm)	12,7
Dimensione T (mm)	12,0
