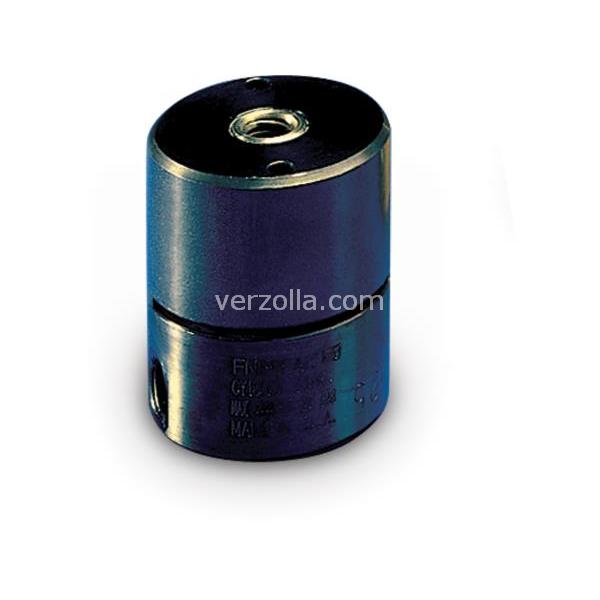

HCS50

CILINDRO

Codice: 92643

Disponibilità: Non disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€542,30

Scarica PDF

Descrizione

56,3 kN Forza, 12,1 mm Corsa, Cilindri a pistone forato

Model : HCS50

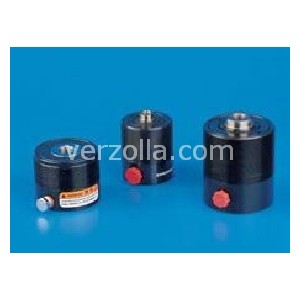

Serie : HCS
Linea di prodotto : Sistemi di bloccaggio
Il cilindro forato consente di effettuare, mediante l’impiego di un tirante, un’azione di spinta o di trazione a seconda del lato di montaggio.Le capacità molto elevate associate alle dimensioni molto contenute permettono di progettare attrezzature fisse compatte.Il ritorno a molla facilita lo scarico del pezzo in lavorazione.Le ghiere filettate e i fori nella base di montaggio consentono una notevole flessibilità di utilizzo, anche con superfici superiori piatte e cave a "T".I pistoni nichelati, i raschiatori posti sullo stelo e lo sfiato interno prevengono la corrosione e consentono di salvaguardare la vita di tutti i modelli HCS.

Pressione massima d'esercizio (bar)	350
Forza max. del cilindro Spinta (kN)	56,3
Corsa (mm)	12,1
Tipo di reso	A semplice effetto, con ritorno a molla
Tipo di pistone	Forato
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	16,26
Avanzamento della capacità dell'olio (cm3)	19,50
Peso (kg)	1,5
Dimensione A (mm)	96,5
Dimensione B (mm)	84,4
Dimensione C (mm)	75,0
Dimensione D (mm)	M65 x 1,5
Dimensione D1 (mm)	65,0
Dimensione F (mm)	28,0
Dimensione A (mm)	14,0
Dimensione K (mm)	M12 x 1.75
Dimensione S (mm)	22,0
Dimensione T (mm)	24,2
Dimensione U (mm)	45,0
Dimensione V (mm)	M8 X 1,25
Dimensione W (mm)	45,0
Ø foro centrale Y (mm)	13,0
Dimensione Z (mm)	12,0
