LPL602

CILINDRO

Codice: AL158

Disponibilità: Non disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€1253,75

Scarica PDF

Descrizione

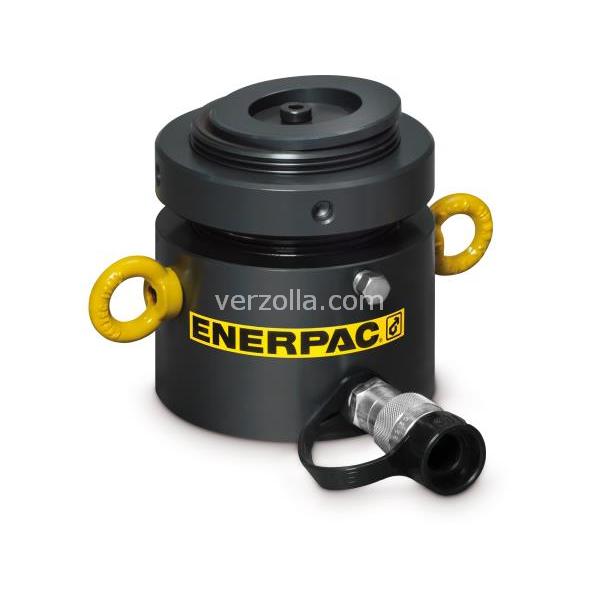

606 kN Forza, 50 mm Corsa, Cilindri ad altezza ridotta con ghiera di sicurezza

Model : LPL602
Serie : LPL
Linea di prodotto : Utensili Industriali
La ghiera di sicurezza rappresenta un elemento meccanico di tenuta del carico per un ambiente di lavoro sicuroLa testina oscillante integrata permette un disallineamento fino a 5 gradiAltezza estremamente ridotta per l’uso in spazi limitatiResistenza al carico laterale del 10% a la capacità massimaForo di fine corsa come limitatore di corsa per evitare la fuoriuscita dello steloA semplice effetto con ritorno per gravità.

Pressione massima d'esercizio (bar)	700
Classe di capacità (tonnellate imperiali)	60
Forza max. del cilindro Spinta (kN)	606
Corsa (mm)	50
Altezza con pistone chiuso A (mm)	125
Altezza con pistone esteso B (mm)	175
Tipo di reso	A semplice effetto, Carica Ritorno
Tipo di pistone	Pieno
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	86,6
Avanzamento della capacità dell'olio (cm3)	433,0
Resistenza al carico laterale a capacità massima (percentuale)	10%
Trattamento della superficie	Nitruri
Peso (kg)	15
Altezza con pistone chiuso A (mm)	125
Altezza con pistone esteso B (mm)	175
Diametro esterno D (mm)	140
Diametro alesaggio cilindro E (mm)	105,0
Diametro stelo F (mm)	Tr 104 x 4
Da base a porta mandata H (mm)	19
Diametro Testina J (mm)	96
Sporgenza testina K1 (mm)	6
Angolo massimo inclinazione testina R (gradi)	5°
Altezza ghiera di sicurezza S (mm)	28
