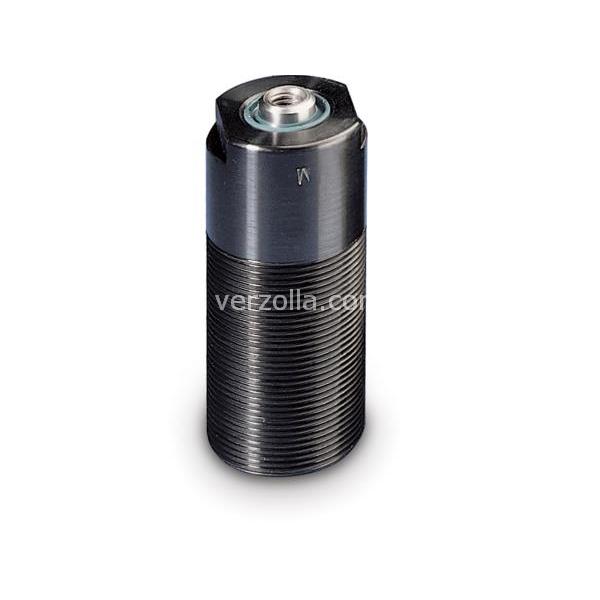

MRS1

CILINDRO

Codice: R6973

Disponibilità: Non disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€397,80

Scarica PDF

Descrizione

12,0 kN Forza, 2,3 mm Corsa, Cilindri di bloccaggio con "molle a tazza"

Model : MRS1
Serie : MRS
Linea di prodotto : Sistemi di bloccaggio
L’elevata forza di bloccaggio viene mantenuta da robuste molle a tazza. L’azione di bloccaggio è istantanea e avviene con il rilascio della pressione oleodinamica.Il funzionamento a semplice effetto ne facilita l’installazione e suggerisce l’utilizzo di unità d’alimentazione come booster e pompe pneumoidrauliche.Il pistone con foro passante permette a questo cilindro di sostituirsi ad un comune bloccaggio manuale.Con l’ausilio di un tirante filettato e di un dado a "T" sarà il corpo del cilindro stesso ad effettuare il bloccaggio.Montaggio semplificato grazie al corpo filettato.Il foro filettato situato nello stelo permette l’utilizzo di accessori standard o a disegno.

Pressione massima d'esercizio (bar)	350
Tipo di reso	A semplice effetto, con ritorno a molla
Tipo di pistone	Pieno
Materiale	Acciaio
Avanzamento della capacità dell'olio (cm3)	8,36
Forza del cilindro spinto a 350 bar (kN)	12,0
Corsa effettiva di bloccaggio (mm)	2,3
Massima tensione della corsa (mm)	2,3
Pressione d'esercizio richiesta (bar)	350
Peso (kg)	0,5
Dimensione A (mm)	85,1
Dimensione B (mm)	82,8
Dimensione C (mm)	79,0
Dimensione D (mm)	36,1
Dimensione D1 (mm)	M36 x 1,5
Dimensione E (mm)	12,7
Dimensione F (mm)	30,0
Dimensione A (mm)	18,0
Dimensione J (mm)	6,1
Dimensione K (mm)	M8 x 1,25
Dimensione T (mm)	36,1
Dimensione W (mm)	50,0
Dimensione Y (mm)	8,9
