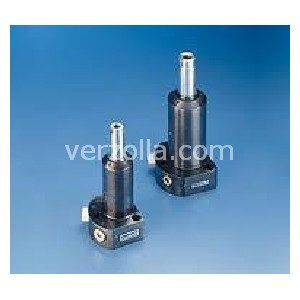

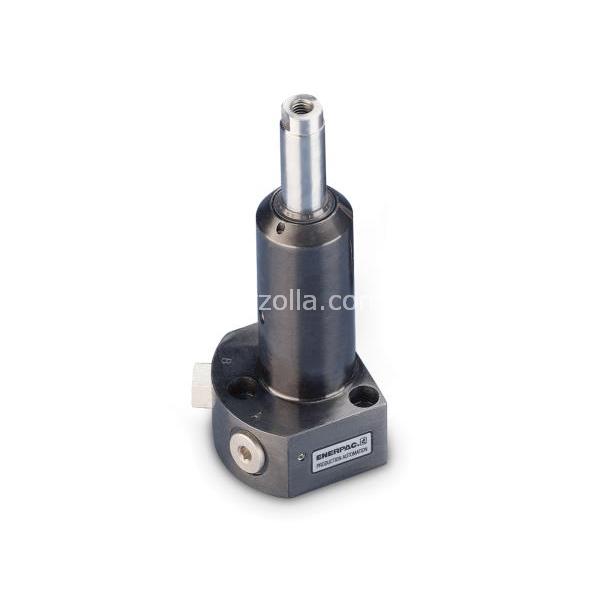

Immagine di PLSD92 Immagine di PLSD92
Immagine di PLSD92
Immagine di PLSD92 Immagine di PLSD92

PLSD92

CILINDRO
Codice: 76871
Disponibilità: Non disponibile
Marca: ENERPAC
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
€838,10
Scarica PDF

Descrizione



11,2 kN Forza, 22,1 mm Corsa, Doppio Effetto, Flangia Inferiore, Cilindri Traenti

Model : PLSD92
Serie : PL
Linea di prodotto : Sistemi di bloccaggio
Montaggio con flangia inferioreUna soluzione flessibile che consente il collegamento su manifold o per mezzo di bocche filettate per l’olio.Nessun foro è richiesto nell'attrezzatura.Installazione facile con solo 3 o 4 viti di fissaggio.

Forza max. del cilindro Spinta (kN)28,0
Forza max. del cilindro Trazione (kN)11,2
Corsa (mm)22,1
Tipo di resoA doppio effetto, Ritorno idraulico
Tipo di pistonePieno
MaterialeAcciaio
Area effettiva cilindro Spinta (cm2)28,0
Area effettiva cilindro Trazione (cm2)11,2
Avanzamento della capacità dell'olio (cm3)17,70
Retrazione della capacità dell'olio (cm3)6,88
Stile di montaggioFlangia Inferiore
Peso (kg)2,0
Dimensione A (mm)137,9
Dimensione B (mm)116,1
Dimensione C1 (mm)24,9
Dimensione D (mm)47,8
Dimensione D1 (mm)70,1
Dimensione D2 (mm)54,1
Dimensione E (mm)24,9
Dimensione E1 (pollici)23,6
Dimensione F (mm)17,8
Dimensione A (mm)12,4
Dimensione K (mm)M10 x 1,5
Dimensione N (mm)26,4
Dimensione P (mm)10,4
Dimensione R (mm)25,9
Dimensione S (mm)23,7
Dimensione T (mm)16,0
Dimensione U (mm)41,9
Dimensione V (mm)6,9
Dimensione W (mm)75,9
Dimensione X (mm)28,7
