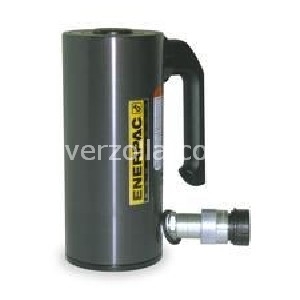

RAC304

CILINDRO

Codice: K7299

Disponibilità: Non disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€1573,35

Scarica PDF

Descrizione

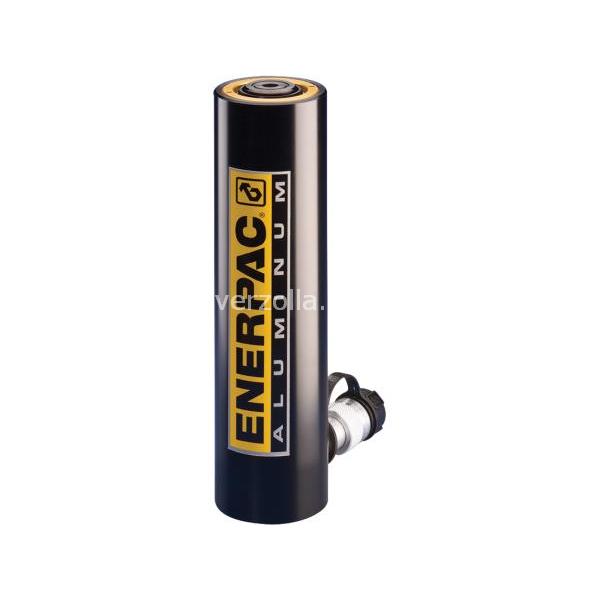

309 kN Forza, 100 mm Corsa, Cilindri in alluminio

Model : RAC304
Serie : RAC
Linea di prodotto : Utensili Industriali
Guide in materiale composito; evitano l’attrito metallo su metallo, aumentano la vita del cilindro ed incrementano la resistenza ai carichi laterali fino al 10%Trattamento superficiale Hard-Coat - su tutte le superfici – è resistente all’usura ed aumenta la vita del cilindroTutti i modelli sono muniti di manigliePiastra base e testina in acciaio per la protezione dai danni provocati dal caricoGhiera di finecorsa capace di sopportare l’intera capacità di spinta del cilindroMolla di ritorno per impieghi gravosi per ritrarre rapidamente il cilindroSemigiunto rapido CR400 e cappellotto di protezione antipolvere compresi in tutti i modelliTutti i cilindri sono conformi alle norme ASME B-30.1.

Pressione massima d'esercizio (bar)	700
Classe di capacità (tonnellate imperiali)	30
Forza max. del cilindro Spinta (kN)	309
Corsa (mm)	100
Altezza con pistone chiuso A (mm)	231
Altezza con pistone esteso B (mm)	331
Tipo di reso	A semplice effetto, con ritorno a molla
Tipo di pistone	Pieno
Materiale	Alluminio
Area effettiva cilindro Spinta (cm2)	44,2
Avanzamento della capacità dell'olio (cm3)	442
Trattamento della superficie	Anodizzato
Peso (kg)	5,2
Altezza con pistone chiuso A (mm)	231
Altezza con pistone esteso B (mm)	331
Diametro esterno D (mm)	100
Diametro alesaggio cilindro E (mm)	75
Diametro stelo F (mm)	60
Da base a porta mandata H (mm)	32
Montaggio sulla base Ø interasse fori U (mm)	80
Montaggio sulla base Filettatura V	M6
Montaggio sulla base Profon. Filettatura Z (mm)	12
