  6. CILINDRO ROTANTE DX SLRD 22 ENERPAC
SCHEDA ARTICOLO

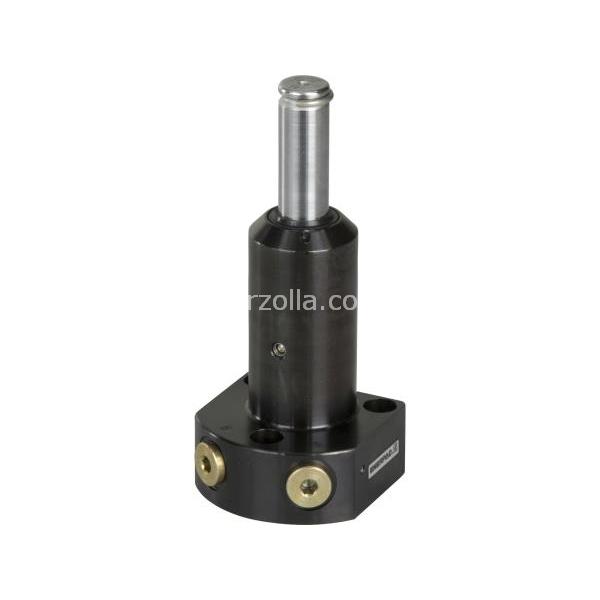

Immagine di SLRD 22

SLRD 22

CILINDRO ROTANTE DX
Codice: AM584
Disponibilità: Non disponibile
Codice del produttore: SLRD22
Marca: ENERPAC
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
€567,80
Scarica PDF

Descrizione



2,2 kN Forza di bloccaggio, Cilindri a staffa rotante, Doppio effetto, Rotazione destra, Flangia Inferiore

Model : SLRD22
Serie : SLR
Linea di prodotto : Sistemi di bloccaggio
Un design compatto consente un’efficiente realizzazione dell’attrezzatura.Svariate soluzioni di montaggio per soddisfare ogni necessità di progetto.Cilindri a doppio ed a semplice effetto per soddisfare svariati requisiti idraulici.Scelta di vari metodi di collegamento per soddisfare i requisiti idraulici e di progetto.Tutti i cilindri sono disponibili come modelli a rotazione oraria o antioraria.Il design costruttivo che caratterizza i modelli 22, 52 e 121 permette di cambiare con facilità la rotazione della staffa.Il meccanismo di protezione contro il sovraccarico dei modelli 92, 202, e 352 previene danni al cilindro causati da alte portate o erronea applicazione.

Pressione massima d'esercizio (bar)350
Pressione di esercizio minima (bar)35
Forza di bloccaggio (kN)2,2
Corsa (mm)16,5
Corsa totale (mm)8
Stile di montaggioFlangia Inferiore
Tipo di resoDoppio effetto
Direzione di rotazioneDestra
Filettatura di montaggio JM5 x 0,8
O-ring N° ARP o interno x spessore568-010
Area effettiva del cilindro Blocc. (cm2)0,77
Area effettiva del cilindro Sblocc. (cm2)1,55
Capacità olio Blocc. (cm3)1,31
Capacità olio Sblocc. (cm3)2,62
Portata max olio (l/min)0,2
Staffa di Blocc. StandardCAS22
Dimensione A (mm)112,1
Peso (kg)0,5
Dimensione C (mm)79,5
Dimensione C1 (mm)96,1
Dimensione D (mm)27,9
Dimensione D1 (mm)47,2
Dimensione D2 (mm)45,0
Dimensione F (mm)10,0
Dimensione G (mm)G1/8"
Dimensione A (mm)13,5
Profondità minima J216,5
Dimensione K (mm)16,0
Dimensione N (mm)15,5
Dimensione P (mm)24,5
Dimensione Q (mm)M6 x 1
Dimensione S (mm)21,0
Dimensione T (mm)30,9
Dimensione U (mm)40,1
Dimensione V (mm)5,7
Dimensione X (mm)18,1
Dimensione Y (mm)30 degrees
Dimensione Z (mm)60 degrees
