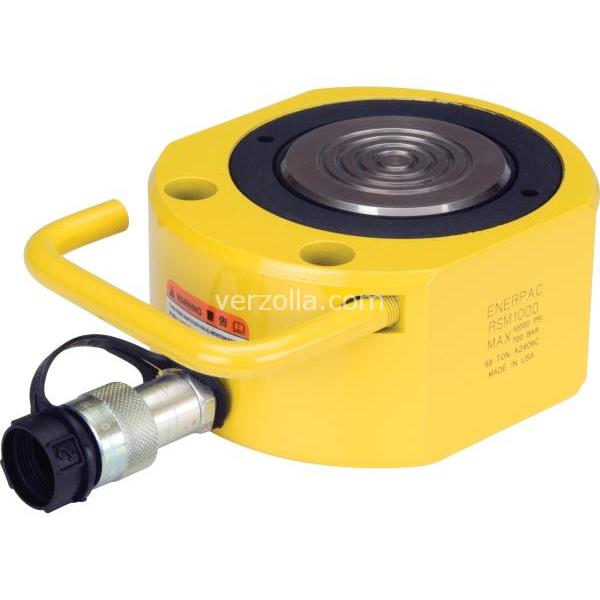

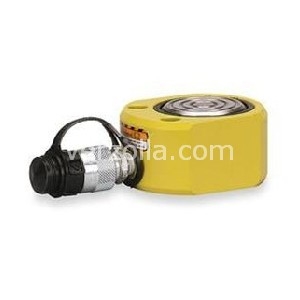

RSM1000

CILINDRO

Codice: 87984

Disponibilità: Non disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€1462,00

Scarica PDF

Descrizione

887 kN Forza, 16 mm Corsa, Cilindri per lavori pesanti

Model : RSM1000
Serie : RSM
Linea di prodotto : Utensili Industriali

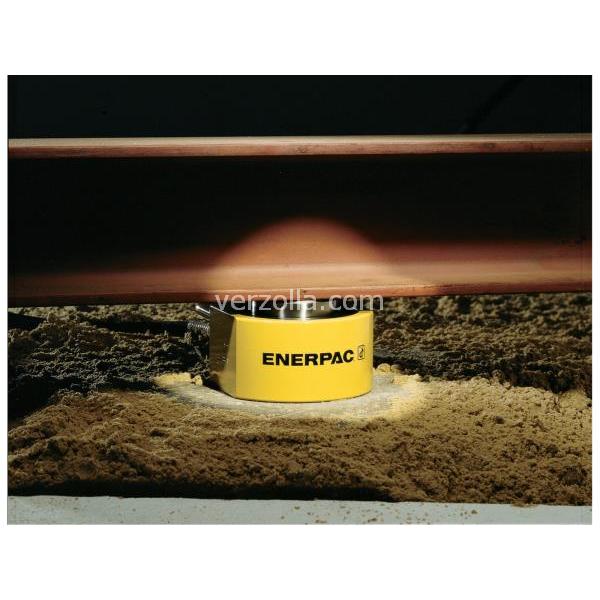

Piatti e compatti per l’uso nei punti in cui non possono essere impiegati gli altri cilindri
A semplice effetto, con ritorno a molla
Dotati di maniglie di trasporto
I fori di montaggio permettono un facile fissaggio
Verniciatura a fuoco per aumentare la resistenza alla corrosione
Completi di semigiunto femmina CR400 e tappo di protezione
Pistoni in acciaio ad alta resistenza cromati o nichelati
Testa dello stelo scanalata, non prevede la testina.

Pressione massima d'esercizio (bar)	700
Classe di capacità (tonnellate imperiali)	100
Forza max. del cilindro Spinta (kN)	887
Corsa (mm)	16
Altezza con pistone chiuso A (mm)	85
Altezza con pistone esteso B (mm)	101
Tipo di reso	A semplice effetto, con ritorno a molla
Tipo di pistone	Pieno
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	126,7
Avanzamento della capacità dell'olio (cm3)	203
Trattamento della superficie	Vernice
Peso (kg)	14,5
Altezza con pistone chiuso A (mm)	85
Altezza con pistone esteso B (mm)	101
Diametro esterno D (mm)	178 x 153
Diametro alesaggio cilindro E (mm)	127,0
Diametro stelo F (mm)	92,2
Da base a porta mandata H (mm)	19
Sporgenza testina K1 (mm)	2
Da asse pist. a est. corpo L (mm)	76
Interasse pistone - foro fissaggio M (mm)	74
Base Mounting Hole Pitch U (mm)	76,2
Base Mounting Hole Diameter V (mm)	13,5
Base Mounting Hole Counter Bore Diameter (mm)	20,6
Base Mounting Hole Counter Bore Depth (mm)	14,2
