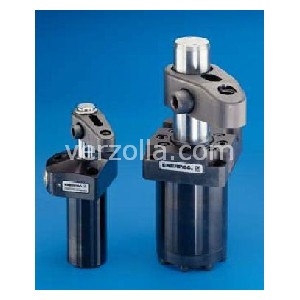

Immagine di SULS92 Immagine di SULS92
Immagine di SULS92
Immagine di SULS92 Immagine di SULS92

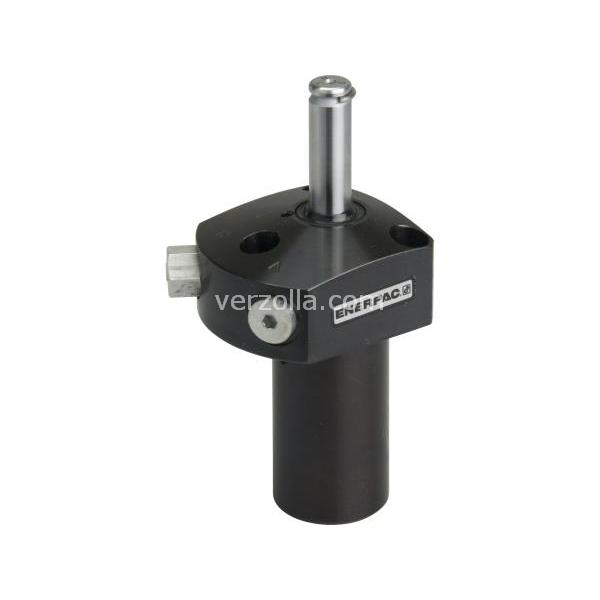

SULS92

CILINDRO
Codice: F9726
Disponibilità: Non disponibile
Marca: ENERPAC
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
€678,30
Scarica PDF

Descrizione



8,0 kN Forza di bloccaggio, Cilindri a staffa rotante, Semplice effetto, Rotazione sinistra, Flangia Superiore

Model : SULS92
Serie : SU
Linea di prodotto : Sistemi di bloccaggio
Un design compatto consente un’efficiente realizzazione dell’attrezzatura.Svariate soluzioni di montaggio per soddisfare ogni necessità di progetto.Cilindri a doppio ed a semplice effetto per soddisfare svariati requisiti idraulici.Scelta di vari metodi di collegamento per soddisfare i requisiti idraulici e di progetto.Tutti i cilindri sono disponibili come modelli a rotazione oraria o antioraria.Il design costruttivo che caratterizza i modelli 22, 52 e 121 permette di cambiare con facilità la rotazione della staffa.Il meccanismo di protezione contro il sovraccarico dei modelli 92, 202, e 352 previene danni al cilindro causati da alte portate o erronea applicazione.

Pressione massima d'esercizio (bar)350
Pressione di esercizio minima (bar)35
Forza di bloccaggio (kN)8,0
Corsa (mm)23
Corsa totale (mm)11,9
Stile di montaggioFlangia Superiore
Tipo di resoSemplice effetto
Direzione di rotazioneSinistra
Area effettiva del cilindro Blocc. (cm2)3,16
Capacità olio Blocc. (cm3)6,88
Portata max olio (l/min)1,0
Staffa di Blocc. StandardCAS92
Dimensione A (mm)144,2
Peso (kg)2,0
Dimensione B (mm)76,3
Dimensione C (mm)28,2
Dimensione C1 (mm)51,2
Dimensione D (mm)47,9
Dimensione D1 (mm)70,0
Dimensione D2 (mm)54,0
Dimensione F (mm)25,0
Dimensione G (mm)G1/4"
Dimensione A (mm)13,0
Dimensione K (mm)25,0
Dimensione M (mm)15,0
Dimensione N (mm)26,4
Dimensione P (mm)45,9
Dimensione Q (mm)M10 x 1,5
Dimensione R (mm)26,0
Dimensione S (mm)23,7
Dimensione T (mm)56,0
Dimensione U (mm)42,0
Dimensione V (mm)6,5
Dimensione W (mm)67,9
Dimensione X (mm)28,6
