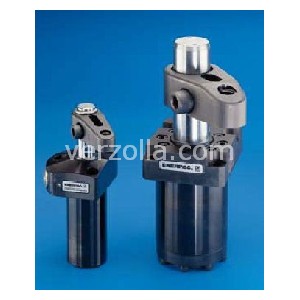

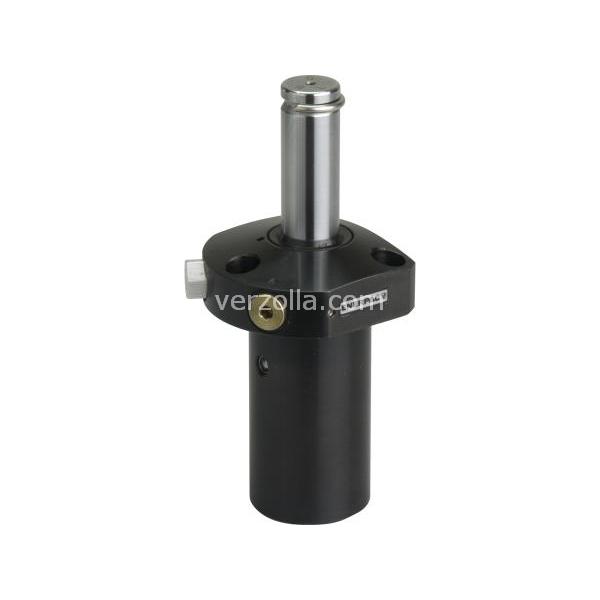

Immagine di SURD202 Immagine di SURD202
Immagine di SURD202
Immagine di SURD202 Immagine di SURD202

SURD202

CILINDRO
Codice: L5192
Disponibilità: Non disponibile
Marca: ENERPAC
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
€781,15
Scarica PDF

Descrizione



18,7 kN Forza di bloccaggio, Cilindri a staffa rotante, Doppio effetto, Rotazione destra, Flangia Superiore

Model : SURD202
Serie : SU
Linea di prodotto : Sistemi di bloccaggio
Un design compatto consente un’efficiente realizzazione dell’attrezzatura.Svariate soluzioni di montaggio per soddisfare ogni necessità di progetto.Cilindri a doppio ed a semplice effetto per soddisfare svariati requisiti idraulici.Scelta di vari metodi di collegamento per soddisfare i requisiti idraulici e di progetto.Tutti i cilindri sono disponibili come modelli a rotazione oraria o antioraria.Il design costruttivo che caratterizza i modelli 22, 52 e 121 permette di cambiare con facilità la rotazione della staffa.Il meccanismo di protezione contro il sovraccarico dei modelli 92, 202, e 352 previene danni al cilindro causati da alte portate o erronea applicazione.

Pressione massima d'esercizio (bar)350
Pressione di esercizio minima (bar)35
Forza di bloccaggio (kN)18,7
Corsa (mm)29,5
Corsa totale (mm)14,0
Stile di montaggioFlangia Superiore
Tipo di resoDoppio effetto
Direzione di rotazioneDestra
Filettatura di montaggio JM8 x 1,0
O-ring N° ARP o interno x spessore4,32 x 3,53
Area effettiva del cilindro Blocc. (cm2)7,10
Area effettiva del cilindro Sblocc. (cm2)15,16
Capacità olio Blocc. (cm3)19,99
Capacità olio Sblocc. (cm3)42,61
Portata max olio (l/min)2,3
Staffa di Blocc. StandardCAS202
Dimensione A (mm)167,0
Peso (kg)3,5
Dimensione B (mm)88,1
Dimensione C (mm)28,4
Dimensione C1 (mm)58,0
Dimensione D (mm)62,6
Dimensione D1 (mm)85,0
Dimensione D2 (mm)70,0
Diam. Foro attrezzatura D363,5
Dimensione F (mm)32,0
Dimensione G (mm)G1/4"
Dimensione A (mm)13,0
Profondità minima J217,0
Dimensione K (mm)30,1
Dimensione N (mm)34,4
Dimensione P (mm)55,2
Dimensione Q (mm)M12 x 1,75
Dimensione R (mm)26,0
Dimensione S (mm)29,1
Dimensione T (mm)70,2
Dimensione U (mm)55,0
Dimensione V (mm)8,5
Dimensione W (mm)78,9
Dimensione X (mm)35,1
