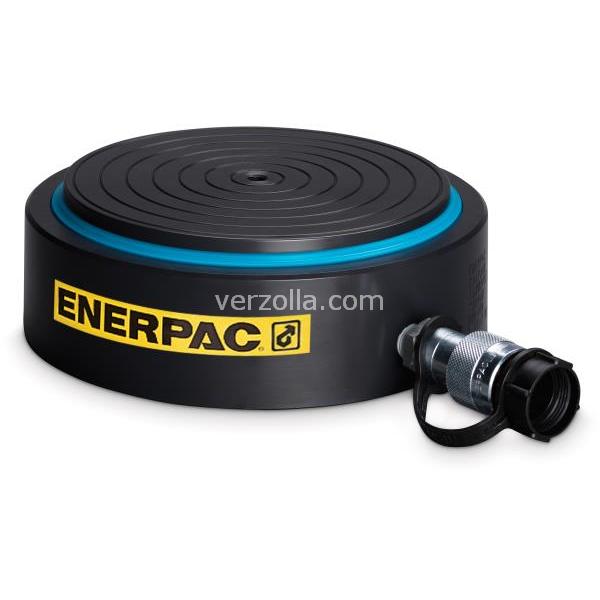

CUSP30

CILINDRO ULTRAPIATTO 30TON

Codice: AS325

Disponibilità: Non disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€1014,05

Scarica PDF

Descrizione

310 kN Forza, 6 mm Corsa, Cilindri Ultrapiatti ad Alto Tonnellaggio

Model : CUSP30
Serie : CUSP
Linea di prodotto : Utensili Industriali
Carico laterale pari al 4% della capacità massimaAltezza chiuso estremamente ridottaFunzione di inclinazione integrata fino a 4 gradiTrattamento superficiale di nitrocarburizzazione per l'uso in condizioni difficiliLinea rossa per fornire un'indicazione visiva della corsa massima.Giunto rapido AR630 con cappuccio di protezione antipolvere: Per il collegamento alla pompa utilizzare un tubo flessibile HB7206 con giunto rapido AH630.Tutti i cilindri ultrapiatti devono posare su una superficie solida per un sostegno corretto. L'utilizzo di questi cilindri piatti su superfici come sabbia, fango o terreno sconnesso può danneggiare il cilindro.

Pressione massima d'esercizio (bar)	700
Classe di capacità (tonnellate imperiali)	30
Forza max. del cilindro Spinta (kN)	310
Corsa (mm)	7,3
Altezza con pistone chiuso A (mm)	42,5
Altezza con pistone esteso B (mm)	48,5
Tipo di reso	A semplice effetto, Carica Ritorno
Tipo di pistone	Pieno
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	44,2
Avanzamento della capacità dell'olio (cm3)	32,1
Corsa dritta (mm)	6
Inclinazione (gradi)	2
Trattamento della superficie	Nitruri
Peso (kg)	2,7
Altezza con pistone chiuso A (mm)	42,5
Altezza con pistone esteso B (mm)	48,5
Diametro esterno D (mm)	105
Diametro alesaggio cilindro E (mm)	75
